專網通信世界-中國電力通信網訊:一、什么是POE供電？
以太網供電（PoweroverEthernet）也稱為PoE供電，是有源以太網供電的簡稱，指的是在現有布線基礎架構不作任何改動的情況下，在與一些基于IP的終端傳輸數據信號的同時，還能為此類設備提供直流供電的技術。
二、什么是POC供電？
POC（PowerOverCoaxia）一種基于同軸線的視頻，同軸控制，電源疊加的技術。在同軸電纜傳輸中即傳輸高清視頻信號、同軸信號又傳輸電源，即將高清視頻、同軸等信號與供電電源復合在一起，在一根同軸線上傳輸。
三、兩者在技術特點上有何區別？
1)傳輸介質不同
POE系統通過雙絞線來傳輸而POC系統利用同軸線纜傳輸。
2)傳輸方式不同
POE是通過CAT.5及以上的網線，在差分線上傳輸數字網絡信號的同時，給PD端進行供電。POE供電方式通常有2種方式，如下圖所示：第一種用到8芯網線，利用4、5、6、7號空閑端進行電源傳輸，信號與電源是分開傳輸；第二種用到4芯網線，即利用1、6數據端即傳輸電源也傳輸數字信號，實現信號與電源疊加傳輸。

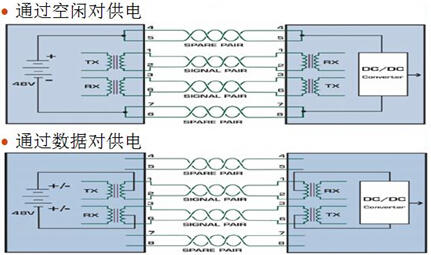

圖1 POE供電系統圖
POC采用單線傳輸方式，只采用兩芯同軸線纜架構更簡單，但需要單端長距離傳輸高頻模擬視頻信號，技術難度更大。
首先在疊加過程中，難度最大的是解決直流電源與視頻信號疊加傳輸?shù)膯栴}，保證在高清視頻不失真，下面我們將通過原理分析，說明疊加過程，具體原理如圖所示：

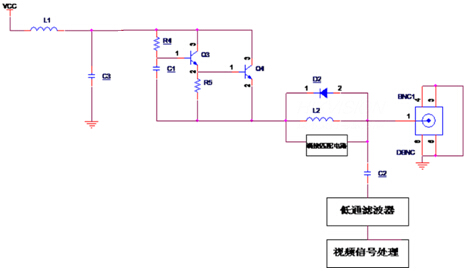

圖2 POC供電系統原理圖
