隨著5G商用化部署的腳步越來越近，業界從關注5G技術創新、產品功能實現逐步轉移到實際的建網部署，而無線站點作為5G網絡的重中之重占據網絡投資的80%以上，自然成為業界尤其是運營商、設備商共同面臨的課題和挑戰。
1.四世同堂的無線站點，如何融入5G？
相比于2G/3G/4G/NB網絡，5G由于頻譜特性和業務特性的復雜度，它的網絡建設部署更復雜，尤其無線站點部署面臨更大的挑戰，主要包括：
更多的站點需求：5G第一階段部署主要以3.5~5GHz的中頻段為主，相比于sub3G以內的2/3/4G/NB網絡，5G需要更多的站點才能實現較好速率體驗下的連續覆蓋，新的站點獲取必然面臨巨大的資金成本和時間成本。而5G中后期部署的高頻mmWave網絡主要用于熱點城區的密集組網，需要更多的甚至密集的站點，這更要有新的建站思路。
更難的站點獲取：一方面在新站點的獲取上面臨挑戰，尤其是5G初期主要從城區開始，新站點獲取更難，另一方面在現有網絡站點的獲取上，面臨物業空間限制越來越大，租金越來越高。
更多的設備：5G引入給站點帶來更多的設備，除了租賃費用的提升，多種制式多個頻段的設備部署和運維更加復雜。
如何保護網絡投資：運營商的網絡投資需要保護，一方面現網如何利舊和演進，另一方面新建的網絡如何長期保值和增值？
如何降低對現網的影響：一方面在5G的工程部署中如何避免或降低現網業務中斷影響，另一方面5G網絡對現網網絡性能例如干擾等影響如何規避？
2.中興通訊UniSite，簡化站點，全面融入5G
中興通訊深刻理解運營商5G部署面臨的挑戰，為了解決這些挑戰，我們首先提出5G站點部署的思路：
最大化現有站點效能：現有站點是運營商寶貴的資源，應該想盡辦法來挖掘站點價值最大化站點效能，例如多模多頻融合設備、大容量設備、高集成設備、高階MIMO設備的引入來減少設備數量使得單一站點可以容納更多的頻段和制式，并且提升單一站點頻譜效率。
低成本快速部署新站點：根據不同的站點環境匹配相應的站點方案，有效利用環境資源，規避大眾敏感情緒，例如商業街熱點覆蓋可以采用燈桿建站。
降低現網業務影響：一方面利舊和保護現網設備，盡可能降低現網業務影響，除非現網設備陳舊，不具備演進能力，可以在5G部署的同時進行整體搬遷改造。另一方面實現4G和5G解耦，除共站共享基礎設施外5G單獨配置、單獨維護、獨立組網。
基于這樣的思路，中興通訊推出了UniSite解決方案（參見圖1），基于融合的理念全面簡化站點從而最大化站點效能，實現5G的快速低成本引入。UniSite的亮點及方案帶給客戶的價值主要如下：
全系列站點方案匹配客戶多樣化的場景覆蓋需求：UniSite站點方案系列包含Macro site，QCell site，Pad site，iMacro site等幾種場景方案，以最優的性價比匹配5G不同場景的站點引入。
全制式BBU，打造高性能網絡：新一代基于虛擬化平臺的BBU V9200經過多年的研發積累和外場測試，在2018年具備預商用能力，2019年實現規模商用。V9200支持2/3/4/NB以及5G全制式，并且是全球基于2U高度的最大容量BBU。同時V9200集虛擬化和IT平臺優勢于一身，實現無線網絡的彈性容量、開放接口、使能本地化創新業務，并支持CRAN、DRAN靈活組網。
多模多頻融合射頻單元，簡化站點，降低TCO：基于大量站點多頻段多制式共存的局面，中興通訊在SDR多模的基礎上，近幾年推出多款超寬帶射頻單元UBR（UBR, Ultra Broadband Unit）支持多頻，例如支持800M+900M的UBR、支持1800M+2100M的UBR，這樣站點設備數量顯著減少，簡化了設備數量，對站點需求降低的同時也降低了TCO。同時推出多款5G AAU/RRU產品，匹配不同的覆蓋場景，例如64TR覆蓋城市高話務區域，16TR覆蓋一般區域，這些設備也是具備軟件升級平滑演進支持4G+5G混模。
極簡天饋系統為5G引入創造條件：傳統站點天饋系統有大量單頻天線，因此一個多頻網絡共存的站點，天線數量很多，運維費用高的同時不利于網絡擴展。近幾年天饋系統發展趨勢是逐步推出多頻天線整合天饋系統，中興通訊推出多款多頻多端口天線，根據場景需要以最優性價比整合天面降低TCO，其中典型整合方案是所有sub3GHz無源天線整合在一根天線中，引入5G AAU之后形成1+1的天饋系統方案。同時也有將sub3GHz天線與RRU整合成多頻AAU，進一步減少了射頻系統對天面空間的需求，降低TCO。
新一代Flexhaul傳輸設備，前面迎合5G業務承載需求：新一代基于FlexE和SDN技術的承載產品，以業界領先的5G承載技術應用，實現超低時延、超高時鐘精度、高可靠性等性能指標，全面滿足5G業務需求。
新一代室外機柜及電源，滿足4G+5G大容量需求：基于5G引入的需求考慮，中興通訊開發了新一款室外大容量機柜，盡管容量大幅提升，但是機柜外形尺寸與舊版本機柜完全一致，安裝接口也保持一致，這樣保證了與現網機柜及設備的良好兼容性。新一代機柜支持B8200+V9200疊加部署，并可內置5G傳輸設備，實現all-in-one高集成一體化功能。同時機柜嵌入的新一代電源模塊，最大直流輸出350A，數量空開最多可接入21個RRU和AAU，并且系統電源效率達到98%。

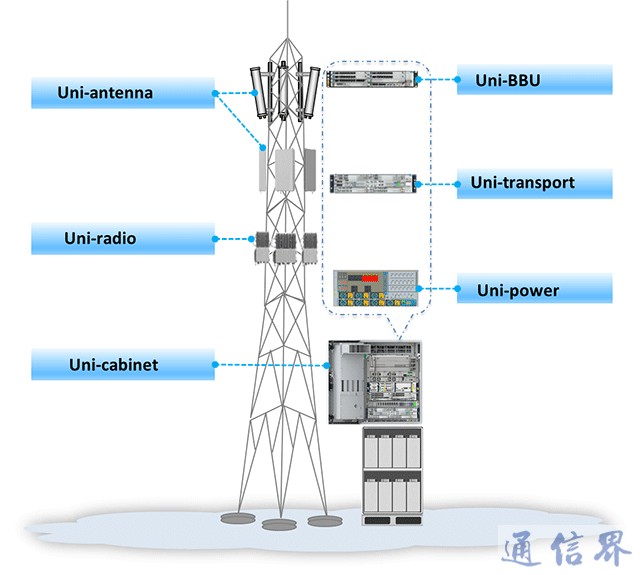

圖1 中興通訊UniSite站點示意圖
3.中興通訊UniSite，全系列場景，快速部署5G
中興通訊充分考慮站點場景的差異性，推出了全系列場景站點解決方案（參見圖2），包括基于普通宏站的Macro site、室內熱點覆蓋的QCell site、局部熱點和盲點的pad site、商業街道及公園等熱點覆蓋的iMacro site。

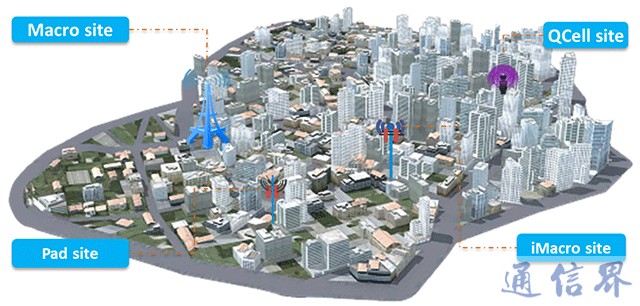

圖2 中興通訊UniSite全場景站點覆蓋示意圖
Macro site：包含室內型站點和室外型站點，其中室外型站點越來越成為主流，一體化室外宏站簡化站點部署、降低能耗、減少站點占地面積和租賃費用。中興通訊UniSite室外宏站，集新一代室外大容量機柜、全制式BBU以及支持多種傳輸設備，全面滿足5G引入的需求，在5G覆蓋方面，推薦64TR AAU做城市熱點區域部署，16TR AAU做一般區域部署，從而實現高性價比的5G宏覆蓋。同時，對于中興通訊存量網絡，在5G共站部署中，可以用新一代機柜替換現網機柜（型號BC8910A），在不增加占地的情況下引入5G，并且可完全利舊現網的設備如BBU、電源、傳輸、蓄電池柜等。當然，如果站點有足夠空間條件新增機柜，可以新增一套室外機柜單獨配置5G，這樣的好處是在5G部署中對現網業務無中斷，兩套系統可以獨立運維。
QCell site：室內覆蓋一直是移動互聯網時代非常重要的場景，在2G/3G時代主要以室內分布式系統DAS為主，在4G時代發展到small cell點覆蓋模式。中興通訊在4G室內覆蓋主打QCell site方案，采用BBU+pBridge+pRRU組網模式，支持多模多頻融合室內覆蓋，支持PoE簡化網絡部署。發展到5G室內覆蓋，則在現有的4G QCell基礎上通過級聯5G pRRU輕松實現疊加5G QCell覆蓋。同時中興通訊也推出4G+5G共模的QCell產品，進一步簡化室內覆蓋部署。
Pad site：在網絡覆蓋中往往有一些局部區域是宏網滲透不到或者厚度不夠的地方，滲透不到就需要補盲，厚度不夠就需要局部補熱。這些區域包括狹窄街道小巷、橋隧、小型場館、旅游休閑場所（例如度假村），這些地方往往存在站址少、供電難、空間不足等難題，建設宏站是不劃算的，需要有一種經濟快捷的站點方案。中興通訊Pad site方案正是迎合這種場景需要，它包含Pad BBU、Pad RRU、Pad電源、Pad蓄電池四種設備，小巧并且具有很好的隱蔽性，可以通過路邊抱桿、掛墻輕松實現零占地一體化建站。
iMacro site： iMacro設備主要應用于街道路邊站點實現商業街區熱點低成本綠色覆蓋。基站設備形態設計成圓柱形類似于燈管，安裝在街邊路燈桿上，具有很好的隱蔽性，整體環境美觀性也大大提升。iMacro設備具備多模多頻融合（1.8G+2.1G的UBR），集成天線形成多頻AAU系統，BBU拉遠部署，利用城市街道光纖到站和市電，可實現零占地快速低成本建站。iMacro設備具備同頻段軟件升級到支持5G，也將推出新頻段5G iMacro產品。
4.總結
中興通訊UniSite解決方案，全面解決運營商5G站點部署面臨的挑戰，為運營商提供高性價比的解決方案，其價值總結如下：
高性能：1）站點超大容量，新一代基于虛擬化平臺超大容量BBU，超寬帶UBR，新一代5G傳輸設備及新一代大容量室外機柜；2）多制式融合及協同；3）高可靠性適應各種站點環境。
低TCO：1）最大化利舊現網設備保護運營商投資；2）多頻多模減少站點設備數量降低投資并實現長期平滑演進；3）節約占地及能耗。
易部署：1）多模多頻融合設備簡化站點安裝；2）all-in-one高集成室外機柜簡化安裝；3）靈活的差異化場景站點方案實現快速部署。
