摘要：描述了實現云視頻會議的3種架構類型，描繪了不同架構類型的網路拓?fù)鋱D與 系統分層圖，并分析其各自特點與優劣勢，同時詳細闡述了云視頻會議中媒體 處理的關鍵技術，具體包括媒體分層編碼技術、媒體數據交換同步技術、媒體網 絡適應性技術與媒體安全技術。最后對云視頻會議技術發展趨勢進行了展望。
關鍵詞：云視頻會議；架構設計；分層編碼；網絡適應性；媒體安全
doi：10.12045/j.issn.1007-3043.2019.05.002
引言
近些年，隨著各行各業對成本費用的控制以及對經營效益預期的不斷提高，視頻會議以其便捷、省時、省錢三大優勢，打破了地域限制，提高了溝通效率，節省了溝通成本，越來越受政企客戶青睞，成為日常辦公的剛性需求。與此同時，主流的視頻會議業務實現方式也發生了變革，服務側從傳統駐地式硬件設備向云架構平臺遷移，并通過SaaS模式提供視頻會議服務，終端側也以手機端、Pad端與PC端的APP形式為主，進一步降低了視頻會議的投資成本。這種云架構的視頻會議系統以先進的音視頻技術、豐富的數據業務、廣泛的終端類型支持、輕資產的投資方式、計費靈活的商業模式，逐漸替代傳統視頻會議系統，并通過技術的快速迭代滿足企業用戶日益增長的音視頻實時通話與數據協同業務的需求。
1、云視頻會議架構類型
架構設計是云視頻會議系統中最核心的技術。目前云視頻會議架構在實現上有MCU資源池架構、IMS架構、云計算虛擬機架構3種類型，下面對其進行詳細說明與對比。
1.1 MCU資源池架構
1.1.1 架構描述
MCU資源池架構是把分散在各地的專用MCU設備、流媒體轉發服務器設備以及其他高性能服務器，通過資源抽象的方式虛擬成資源池，實現對全網資源統一的分配、管理、調度、監控。資源池對外統一提供會議端口資源，并可根據網絡條件有選擇地實現MCU間以服務器或板卡為單位的資源負載均衡和本地/異地容災備份，視頻業務的使用者只需要通過網絡就近注冊接入到所轄的資源池即可享受到服務。網絡拓?fù)浣Y(jié)構如圖1所示，系統架構圖如圖2所示。
圖1 MCU資源池的網絡拓?fù)浣Y(jié)構圖

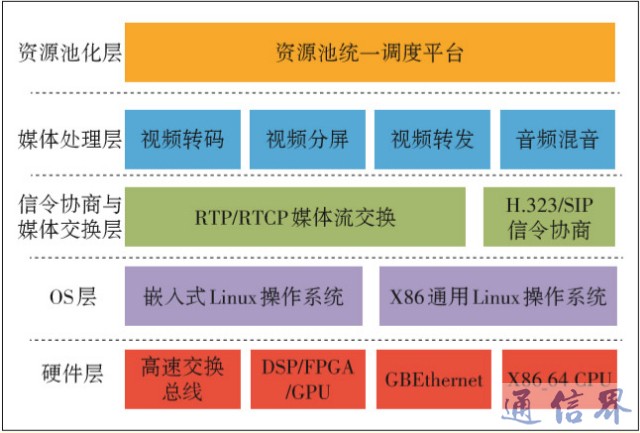

圖2 MCU資源池的系統架構圖
由圖2可見，從硬件層到媒體處理層其實是一臺MCU服務器或MCU業務板卡的內部架構，而最上層的資源池統一調度平臺真正負責資源的抽象與匯聚，MCU資源池主要是通過這一調度平臺實現對多臺MCU資源使用上的智能判斷，并實現負載均衡、就近接入、資源災備等功能。資源池統一調度平臺具體實現的功能包括MCU資源獲取、MCU資源池構建、會議資源調配、資源狀態通知。
詳見PDF：云視頻會議關鍵技術淺析.pdf
陳浩然，胡 悅（中國聯通網絡技術研究院，北京 100048）
