　　隨著企業對現代化通信系統的要求越來越高，電話會議系統在企業電話系統中的應用越來越多，它可以極大地提高企業工作效率，改善企業的管理，提升企業的競爭力。

　　一般傳統電話會議的實現均利用企業內部交換機（PBX）的多方通話功能，但有很大的局限性，特別是參加會議的人數有限，一般交換機不能超過8方，并且操作煩瑣，在使用中有很多不便。基于傳統電話會議系統的這一局限性，本文采用TI公司的TMS320C54X芯片來實現傳統交換機中的多方通話功能。

　　TMS320C54X系列

　　TMS320C54X是TI公司于1996年推出的新一代定點數字信號處理器。它采用先進的修正哈佛結構，片內有8條總線（1條程序存儲器總線、3條數據存儲器總線和4條地址總線）、CPU、在片存儲器和在片外圍電路等硬件，加上高度專業化的指令系統，使'C54X具有功耗小、高度并行等優點，可以滿足實時處理的要求，目前已經廣泛地應用在電信領域中。

　　C54X提供高速雙向多通道帶緩沖串口McBSP。它可以與其它C54X器件、編碼器、或其它串口器件通訊。C54X芯片中只有三款有McBSP串口功能，分別是C5402有2個、C5410有3個、C5420有6個。每個McBSP有128個通道，可以通過相關寄存器進行配置。

　　C54X還提供一個主機接口（HPI）。HPI是一個8位并行口，用來與主設備或主處理器接口。外部主機是HPI的主控者，它可以通過HPI直接訪問CPU的存儲空間，包括存儲器映象寄存器。HPI支持主設備與 C54X之間的高速傳送數據。

　　DSP所在單板

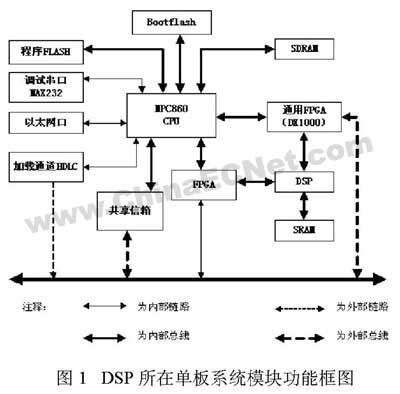

　　DSP所在單板的總體結構如圖1所示，MPC860作為單板的主處理器，用來管理單板的運行，控制各外設的操作。DSP作為單板的協處理器，負責多方通話程序的運行，也可以同時實現雙音多頻、FSK等功能。第一片FPGA主要實現單板的一些控制邏輯，如HPI接口控制邏輯、雙斷口總線仲裁邏輯、中斷定時邏輯等。第二片FPGA（DX1000）主要實現單板與背板的PCM鏈路交換，同時產生單板所需2M時鐘和幀同步信號。

　　單板通過雙端口與背板進行數據交換，通過DX1000與背板進行鏈路交換。另外，單板還提供調試串口和網口。

　　基本的工作流程為：背板信號通過隔離器進入雙口RAM，通過共享信箱的方式與主CPU通信。上電后，在BOOT FLASH的引導下完成系統的初始化。工作中，CPU從共享信箱接受命令后，發出指令，經FPGA作處理后到達DSP模塊，DSP模塊對數據進行處理，處理后數據經DX1000做交換后，送給背板。

　　多方會議的實現

　　在本文中僅使用多通道串口0和HPI來實現最多32方通話。首先要在DSP中開辟一個系統信箱，用于存放DSP與MPC860的握手聯絡字，以及對話音進行疊加或比大處理的控制字N，N=0表示對所有與會通道進行疊加處理，N≠0表示對所有與會通道進行比大處理。

　　所謂的多方會議功能就是通過把多個輸入話音通道疊加到一個輸出話音通道上來實現的。因此，每個輸出通道可以用兩個字（32比特）來控制相應的32個輸入通道是否要疊加到該通道上來，1表示疊加（即參加會議），0表示不疊加（即不參加會議）。32個通道共64個字。如果相疊加的話音通道較多時，DSP也可以選擇音量最大的發送。所以，用戶既可以聽到所有與會人員的話音，也可以選擇聽到話音最大成員，方便又靈活。

　　多方會議的數據來源為DSP的多通道串口0的接收寄存器DRR10。每次數據到來時，就會產生中斷RINT0，因此，程序可以把從串口DRR10讀出的數據存到緩沖區DRR BUF里面，每幀數據到來，讀取一下命令信箱，從而對該幀數據進行處理。

　　當接收完一幀數據時，主程序會自動把數據送去處理，根據命令信箱所包含的時隙數，完成對該語音信號的處理。

　　依據多方會議中包含的成員所對應的時隙數，將一個會議中所包含的語音數據提取出來。如果控制字N為0，就把所有成員的話音疊加起來發送，如果控制字N不為0, 對它們進行比大處理，把話音最大的發送。也就是說，一個用戶應該聽到其他成員中話音最大的那一個。將處理后的數據填入發送數據緩沖區中。

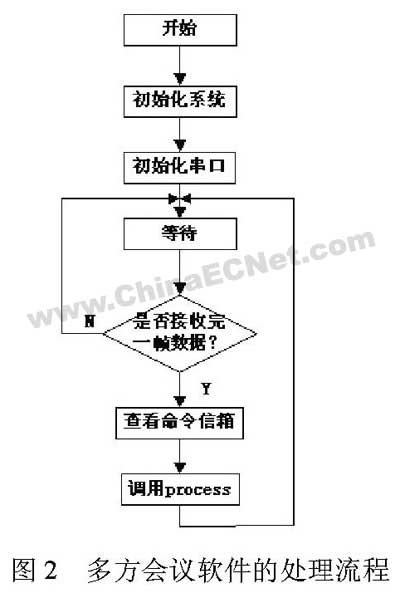

　　語音數據的發送采用與接收相同的方法。每次把準備好的數據放到數據發送緩沖區DXR BUF，每產生一次接收中斷XINT0，就從緩沖區取出準備好的數據，送到DXR10，完成對PCM話音鏈路的數據發送。主要的處理流程如圖2：

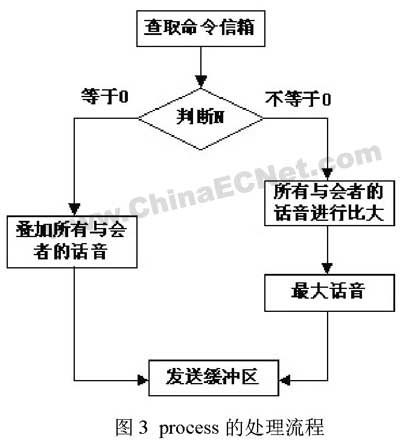

　　該處理流程首先對DSP及其串口進行初始化，然后和通過HPI和主機握手，判斷是否接收完一幀數據。如果沒有接收完，返回繼續等待。如果接收完一幀數據，則DSP查看命令信箱，調用process按照主機的命令字N對語音信號進行處理。處理完以后返回等待，重復上一過程，直到32路都處理完。process的處理流程如圖3。



附 process的源程序：

PROCESS:
STM #82H,AR4 ；地址82H中存放
命令控制字N
LD *AR4,A
BC ADD_PROCESS,AEQ
CMP_PROCESS:
DLD *AR1+,A ；AR1指向通道控
制字，加載控制字
NOP
NOP
XC 2,AEQ
ST #0,*AR3+%
NOP
BC ONE_OVER,AEQ
LD R_PTR,B ；R_PTR為接收數
據塊頭指針
STLM B,AR2
ST #0, R_PTR
STM #31,BRC
RPTB RE_LOP-1
AND #1,A,B
BC NEXT,BEQ
LD *AR2,B
ABS B
SUB MAX_POW,B ；MAX_POW 表
示語音最大值
BC NEXT,BLT
MVDD *AR2,*AR3 ；AR3為一幀數
據處理指針
LD *AR2,B
STL B,MAX_POW
NEXT: LD A,-1,A
MAR *AR2+
RE_LOP MAR *AR3+%

ONE_OVER: LD CHANNEL,A ；一路處理完,修改
通道值
；CHANNEL表示
當前處理的通
道標號
ADD #1,A
STL A,CHANNEL
SUB #32,A
NOP
BC CMP_PROCESS,ALT
B ALL_OVER
ADD_PROCESS:
DLD *AR1+,A ；加載命令字
NOP
NOP
XC 2,AEQ
ST #0,*AR3+%
BC ONE_END,AEQ
LD R_PTR,B
STLM B,AR2
ST #0,MAX_POW
STM #31,BRC
RPTB RE_LOP1-1
AND #1,A,B
STLM B,T
MPY *AR2+,B
ADD MAX_POW,B
STL B,MAX_POW
LD A,-1,A
RE_LOP1: LD MAX_POW,A
STL A,*AR3+%
ONE_END:
LD CHANNEL,A ；一路處理完,
修改通道值
ADD #1,A
STL A,CHANNEL
SUB #32,A
NOP
BC ADD_PROCESS,ALT ；CHANNEL
<32,轉到下
一個通道
處理
；CHANNEL>=32,
處理下一個數據塊


　　結束語

　　多方會議服務本身正在不斷增長之中。盡管不斷引入的數據音頻和多媒體多方會議的受歡迎程度正在呈現不斷上升的態勢，但其代價太高。所以語音多方會議的在很長一段時間里仍會占據主導地位。

　　文中提出的用DSP來實現多方會議的功能，簡單易行，非常適合企業內部的小型交換機使用，具有一定的實用價值。
