楊銘 湖北荊門供電公司
摘 要：本文通過分析荊門電網的實際，設計聯合反事故演習方案，通過演習實踐，指出了反事故演習方案及實施中暴露的不足，為荊門電網今后的生產工作提供了一定的努力方向。
關鍵詞：反事故 演習 制訂 實踐
1、引言
國家電網公司為提高夏季用電高峰電網安全應急處理能力，確保“迎峰度夏”期間電網安全穩定運行，召開了多次會議，發起了在電力系統內開展反事故斗爭的緊急通知，并于2005年6月17日在全系統范圍內開展了“迎峰度夏”聯合反事故演習。湖北荊門供電公司在5月份召開了迎峰度夏安全生產會，對迎峰度夏的工作進行了全面的部署，加強了預警與應急機制的完善，并針對迎峰度夏期間電網的負荷特點和薄弱環節，制訂了相應的應急救援和處理預案，開展了一系列扎實有效的工作。
隨著荊門電網負荷不斷攀升，電網壓力逐漸增加，為了檢驗系統突發事故的實戰能力，荊門供電公司有必要舉行一次聯合反事故演習，來驗證各種預案制訂的是否完備，來檢驗電網發生的突發事故隊伍的應急處理水平。
2、荊門電網概況

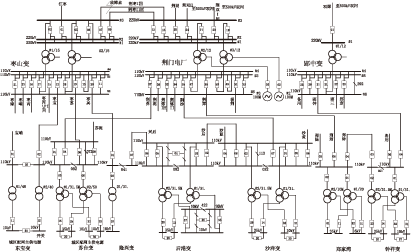

荊門電網目前有220kV變電所4座，110kV變電站18座和一座熱電廠。形成了以220kV變電所為支撐，110kV變電站為骨架的供電網絡。圖一給出了荊門電網反事故演習示意圖。

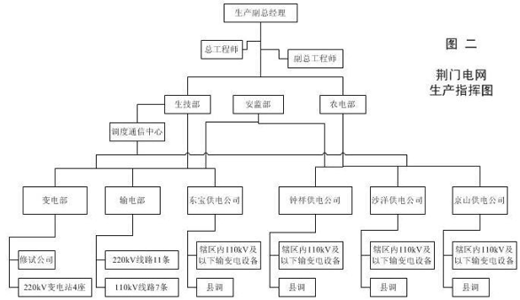

荊門供電公司生產指揮圖如圖二：4個縣級供電公司，主要負責維護110kV及以下輸變電設備的運行、維護、檢修及35kV及以下輸變電設備的調度工作，其中圖一中的東寶變、蘇臺變、興隆變屬東寶公司維護，后港變、沙洋變屬沙洋公司維護，鐘祥變、鄭家灣變屬鐘祥公司維護；變電部負責4座220KV變電所的運行、維護及檢修，棗山變屬其中之一；輸電部負責維護全部220kV和部分110kV輸電線路，荊棗I回線屬其中之一；荊門電力調度通信中心負責荊門電網110kV及以下輸變電設備的調度工作。
3、反事故演習方案的制訂
結合荊門電網的實際情況分析，舉行聯合反事故演習，既要考驗輸電部、變電部在主網事故應付的能力，也要考查地縣級調度部門的調度、搶修、分析、處理事故的能力。故制訂方案如下：
3.1 事故前方式及負荷情況
假設整個演習期間，設定各負荷開關的負荷不變化，既使停電后一經送電，即達到給定負荷。
3.1.1、棗山變運行方式及潮流
220kV荊棗I回棗07開關、#1主變高壓側棗02開關接#1母線；220kV荊棗II回棗09開關、江棗線棗01開關、#2主變高壓側棗05開關接#2母線；#1、#2母線經母聯棗08開關并列運行。#1主變220KV、110KV側中性點接地運行，#2主變220KV、110KV側中性點不接地運行。#1、#2主變110kV側并列運行，#1主變帶35kV負荷。
220kV負荷：荊棗I、II回（每回線最大允許負荷為250 MW）各送棗山變170MW，江棗線送江陵變114MW，主變總負荷226MW。
110kV負荷：棗蘇線69 MW；棗漳線27 MW；棗響線20 MW；棗興線33 MW (通過興后線帶后港變27 MW負荷運行)；棗寶線29 MW；棗丙I、II回8 MW。
35kV負荷共計40 MW負荷。
3.1.2、荊門電廠潮流
#2、#3發電機全開，#2、#3主變并列運行，總負荷146 MW。（#2、#3主變所帶極限負荷為200 MW）
110kV負荷：荊泥線26 MW；荊煉I、II回40 MW；荊沙線70 MW；荊鄭線10 MW；荊蘇線送電作蘇臺變備用。
3.1.3、蘇臺變潮流
110kV棗蘇線蘇06開關供II段母線， #1、#2主變分接于I、II段母線，蘇04開關處于檢修狀態，110kV備自投退出運行。35kV系統負荷為40 MW，10kV系統負荷為29 MW。
3.1.4、東寶變
110KV棗寶線寶02開關29 MW，#1、#2主變并列運行。
3.2 事故的引發
220kV棗山變荊棗I回線在距離棗山變5公里處發生B相單相接地故障，棗07開關繼電保護裝置正確動作，但由于棗山變電所棗07開關拒跳，棗山變失靈保護啟動，跳開棗山變＃1母線所接棗07、棗08、棗02開關。
同時，棗山變遠切裝置啟動，切棗蘇線、棗興線負荷[1]。
《二○○五年湖北電網穩定規定》中第二十五條規定，荊棗I、II回任一回線路故障及無故障跳閘：
|
荊棗I/II回線有功之和（MW） |
穩定措施 |
|
300以上 |
無需采取穩定措施 |
|
300～350 |
切棗山變50MW負荷 |
|
350～400 |
切棗山、周家嶺130MW負荷 |
另該規定附表七中聯切遠切負荷對荊門供電公司的規定如下：
|
單位 |
站名 |
序號 |
接跳
開關 |
線路
名稱 |
預計負荷MW |
電壓等級 |
開關接跳壓板位置 |
|
投聯切 |
投遠切 |
備用 |
|
荊門供電公司 |
棗山變 |
1 |
棗19 |
棗蘇線 |
5.0 |
110 |
加用 |
加用 |
|
|
2 |
棗12 |
棗寶線 |
1.8 |
110 |
備用 |
備用 |
備用 |
|
3 |
棗20 |
棗興線 |
1.2 |
110 |
加用 |
加用 |
|
|
4 |
棗21 |
棗漳線 |
2.2 |
110 |
備用 |
備用 |
備用 |
| |
小計 |
|
6.2 |
|
|
|
|
|
合計 |
|
6.2 |
|
|
|
|
|
備用合計 |
|
4.0 |
|
|
|
|
棗山變棗07開關型號為LW6-220,1994年12月投運，設定其拒跳的原因為絕緣拉桿脫落[2]。
由棗山變電所的事故引發蘇臺變、后港變、興隆變全站失壓。
3.3 演習組織工作
3.3.1、設立聯合反事故演習指揮部，指揮部內設中調席、地調席，指揮席、觀摩席等。參加中調、地調調度員演習人員名單及聯系電話在演習前明確，并電話通知相關運行單位。
3.3.2、聯合反事故演習設保電及事故處理指揮組、調度組、通信保障組、物資保障組、交通保障組、新聞發布組。各小組職責如下：
A、保電及事故處理指揮組：負責演習過程中的事故處理、電網恢復等重要事項決策和現場指揮。
B、調度組：負責演習過程中電網模擬調度及下達事故處理指令。
C、通信保障組：負責演習前及演習過程中通訊開通及聯絡保障。
D、物資保障組：負責演習過程中重要物資供應及設備廠家聯系。
E、交通保障組：負責演習過程中交通車輛的調配。
F、新聞發布組：負責演習后新聞發布事宜。
3.4 演習安全措施
3.4.1、演習不得影響電網正常運行和運行值班，演習人員應自始至終參加完畢，不得再從事與演習無關的其它工作，避免人員混崗造成事故。
3.4.2、參與演習的人員，對下達的指令，僅進行模擬操作，嚴禁操作設備。演習過程中，所有人員必須嚴格執行《電業安全工作規程》等規定。相關單位必須指派專職監護人負責監護，監護過程中，對發現的任何違規行為要堅決制止。
3.4.3、演習期間，調度與運行人員互報單位及姓名后，必須首先告知對方正在進行演習，雙方確認后，再下達有關指令。盡管是演習，但參與人員都應遵守《電網調度規程》。
3.4.4演習過程中，應按照正常工作的要求，做好演習記錄，事故應急處理記錄及有關操作票。
3.5 事故處理過程及評價要點
3.5.1 棗山變
棗山變向地調報告荊棗I回線、母聯、＃1主變高壓側開關跳閘，失靈、遠切裝置動作，棗蘇線、棗興線開關跳閘。故障錄波顯示荊棗I回故障點位于約距離棗山變5kM處。
要點：值班人員判斷正確，分工交待明確，組織有序高效，處理果斷正確；裝置信號檢查、記錄、復歸，向中調、地調匯報準確、及時；現場檢查、巡視到位，安全措施到位、“兩票”填寫正確。
3.5.2 荊門地調
地調根據棗山變匯報情況，通知輸電部進行線路巡查，下令棗山變倒換中性點接地到＃2主變，通知變電部到棗山變現場進行跳閘原因分析，下令蘇臺變用旁路代荊蘇線蘇04運行，通知東寶、鐘祥、沙洋做好負荷轉移準備。
要點：A、使用規范、統一、準確的調度術語。
B、據現場運行人員匯報的情況，正確記錄，并按要求向有關部門、單位匯報。
C、根據電網運行情況、潮流分布，進行調度。
1）下令棗山變將中性點接地倒換到＃2主變；通知輸、變電部到現場進行處理。
2）通知東寶、沙洋、鐘祥集控中心立即派操巡隊到蘇臺變、后港變、鐘祥和鄭家灣變。
3）地調令鐘祥操巡隊合上110kV鄭鐘線祥03開關，斷開110kV荊鄭線鄭06開關，并退出鄭鐘線鄭04開關保護。
4）鐘祥操巡隊向地調匯報鄭家灣變已倒由鄭鐘線供電。
5）地調令東寶操巡隊斷開蘇臺變35kV子陵線蘇37開關、金宇線蘇43開關。
6）令東寶操巡隊斷開110kV棗蘇線蘇06開關，用旁路蘇01開關通過110kV旁母帶荊蘇線運行。
7）向地調匯報蘇臺變已通過旁路蘇01開關倒由荊門電廠供電。
8）地調令東寶操巡隊斷開興隆變興01開關，沙洋操巡隊斷開港06開關，合上港02---沙08開關，
9）沙洋操巡隊向地調匯報后港變已倒由沙后線供電。
3.5.3 輸電線路部
根據地調命令，組織人員對荊棗I回線進行巡線。
要點：A、根據故錄圖，迅速組織有關人員，攜帶相應工器具進行線路巡視。
B、及時查找到故障點并向地調匯報。
C、作好故障現場資料的收集。
3.5.4 變電部
根據地調令，組織人員到棗山變現場進行跳閘原因分析。
要點：A、接到電話后，能及時組織有關檢修人員到達現場。
B、現場工作人員“兩穿一戴”規范。
C、工作負責人組織分工明確，工作票填寫正確，認真開好班前會，交待相關事宜。
D、一、二次工作人員分析事故原因正確。
3.5.5 東寶公司
根據地調令現場進行倒換方式，并根據城網負荷情況，按荊門供電公司城區電力系統突發事件應急預案，合理安排重要用戶的保供電。
3.3.6 鐘祥公司、沙洋公司
各部門配合密切，統一協調，人員組織到位、分工明確，處理及時，按地調命令進行負荷轉移。
3.5.7 中調（由地調人員模擬）
根據棗山變事故處理情況，安排棗山變用母聯棗08開關送1#母線，供#1主變。
4、演習實踐
4.1演習過程
2005年8月4日，荊門電網正式舉行聯合反事故演習。
工作人員分別在輸電線路荊棗I回線路上設置模擬故障點，然后派人到蘇臺變、棗山變對現場的光字牌、繼電保護及安全自動裝置信號進行模擬設置。整個過程中，反事故演習方案制訂人員回避此次演習，并要求做好保密工作。
演習開始后，棗山變電站首先向地調、中調匯報棗山變電站的情況，蘇臺變、興隆變、后港變隨后匯報該站失壓。
調度部門根據現場獲得的信息，一是迅速通知棗山變維護單位、荊棗I回線維護單位到現場進行處理；二是將蘇臺變的電源點從棗山變轉換到荊門電廠，并壓減蘇臺變部分負荷；三是把荊門電廠所供的110kV鄭家灣變的負荷也由通知鐘祥供電公司轉到110kV鐘祥變供電；四是通知將后港變的負荷轉到沙洋變供給；五是為了使京山縣供電公司也加入演習中，臨時安排了京山縣調壓減負荷的任務。
各直屬單位、縣市公司集控中心都按照調度命令嚴格執行。整個演習持續了近四個小時，輸電部找到了線路上的故障點，變電部對棗07開關拒動的原因進行了分析，各縣市公司也都根據調度的命令進行了事故處理。
4.2 演習過程評價
整個演習過程中，各單位都比較投入，到達現場及時，分析、處理事故的能力比較強。但也表現出如下不足：
1、值班人員的調度術語應用的不流暢，出現用非調度術語進行溝通的情況，變電站值班員的倒閘操作拖延時間較長。
2、變電部修試人員在現場對事故的分析過程中，走了一些彎路，到現場后，先是懷疑繼電保護裝置是否誤動，而沒有從失靈保護的動作馬上判斷是開關出現了拒動，有待進一步加強事故分析處理的能力。
3、東寶公司在演習過程中，當地調令斷開興隆變興07開關時，東寶供電公司沒有采取遠方遙控，而是派人到現場進行操作，耽誤了事故處理的時間。
4、京山公司在壓減負荷時，出現了誤下令斷開非其管轄的110kV線路開關的情況。
4.3 演習的改進方向
反思此次反事故演習，也有以下幾個方面需要進一步改進：
一是方案的設計上僅以地調為中心，而未將縣調管轄輸變電設備納入演習范圍。
二是技術上，方式、潮流等還處于人為假設階段，城網的負荷轉移、現場操作也還停留在模擬上，指揮部得不到相應的直觀信息，缺少有效的仿真設備。
三是此次反事故演習準備的時間比較長，在演習時各單位有了比較充分的準備，不能表現出事故的突然性，在一定程度上不能完全真實地反映各單位分析、處理事故的能力。
5、結論
通過聯合反事故演習方案的制訂和實踐，檢驗了荊門供電公司應急預案、考驗了搶修隊伍處理應急事故的能力，使荊門電網主城網進行了一次事故“實戰”演練。通過演習過程中暴露問題的分析，對荊門電網的生產工作起了一定的指導作用，確定今后努力的方向。
