RCM
繼電保護計算管理軟件
RcmToolkit圖形化繼保整定計算軟件是在系統地分析與歸納繼電保護整定計算領域豐富經驗的基礎上研制開發的一套面向發電廠繼電保護整定計算領域的軟件系統，該系統按照發電廠的用戶需要構建，可以完成發電廠繼電保護整定計算方面的全部工作, 是繼電保護整定計算工作的有效工具。
RcmToolkit系統具有人性化界面，操作簡便，技術先進，可擴展性、通用性和實用性強，功能齊全，性能穩定。大大減輕了繼電保護整定計算的工作量，是促進發電廠安全生產和管理現代化的有效手段。
產品特點
建立了一種跨越表結構的、多視角的、圖庫一體化的、人性化的數據管理方式。實現了對系統參數、保護配置、保護定值等各類數據的統一管理。
提供了完善的、高度自動化的圖形編輯功能。
采用面向發電廠設備描述系統參數，自動形成網絡拓撲結構和計算數據；電網模型采用分層、分區的方法建立；具有故障、網絡等值計算功能，計算條件可以多種、多重組合，計算結果可以進行全方位、多側面分析。
整定配合采用自動計算與人工調整相結合。基本條件可以設置；全過程記憶；直接在圖形上進行人工調整操作，并同時采用圖形和文本方式為人工調整提供足夠的信息；自動生成整定計算書。
提供了包括線路保護、母線保護、變壓器保護、發電機保護等的各種典型保護裝置的定值表結構、通知單樣式。
為用戶提供了構建和擴展應用系統的開發工具。用戶可以重新構建整定配合算法；增加或修改各種類型保護裝置的定值表結構、通知單樣式、定值計算方法；增加系統參數、保護配置、保護定值的圖形輸出以及統計計算、報表輸出等整定計算需要的各種功能。

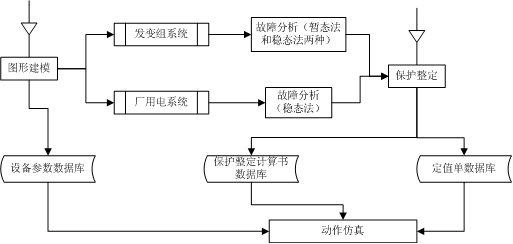

系統結構
系統主要功能
1）系統接線圖建模
根據電廠的實際線路情況，繪制發電廠電氣一次主接線圖（包括發變組系統、6KV系統、380V系統）。對接線圖連接的完整性進行檢查，同時可以所有電氣設備的參數進行輸入，以進后后續的計算分析。同時可生成系統阻抗圖。
2）故障分析
滿足發電廠對各種故障分析的要求，根據繪制的系統接線圖，選擇短路點，系統對網絡拓撲進行分析，對各節點進行編號，再進行短路計算。故障分析主要按兩大類進行分析：近距離短路和遠距離短路。
其中計算近距離短路時,則分別計算系外部系統和發電機在0秒到4秒內各時刻的短路電流、全電流、沖擊電流和短路容量。
計算遠距離短路時，則分不同的短路故障進行計算，如單相接地短路、兩相相間短路、兩相接地故障、三相短路故障，在此情況下，可計算相應的序分量、相分量、標幺值、有名值、短路總電流、各節點短路電壓、各支路短路電流。
此功能可幫助實際工作人員分析不同節點短路情況下，系統的各節點及支路的電流、電壓情況，從而提高工作效率。另一方面，也可根根據短路計算的結果來判斷系統中可能的短路情況。
3）整定計算
根據發電廠電氣設備的保護原理，系統可對應配置出不同保護的整定計算內容。系統無需再作二次開發，用戶進行相關的配置后即可形成一種新的保護原理的整定過程。系統在用戶配置的基礎上生成各種原理保護的整定界面，同時提供在線幫助以便于用戶理解整定原理和整定過程，并用文字形式將整定過程記錄下來形成保護整定計算書。
4）定值單管理
對保護裝置的定值單進行維護和管理。保護裝置的定值單按嘉興電廠的格式進行定制，主要功能包括定值單中定值的修改，定值單的流轉，定值單查詢，定值單打印等功能。定值單的流轉過程包括試算、校核、審核、簽發、執行、校核、生效這一系統的過程。不同角色的用戶進行系統之后在擁有權限的情況下即可對定值單進行相關的審批操作，執行完相應的操作后，定值單自動流轉到下一狀態。
5）保護配置管理
對不同設備下的保護進行配置，主要分為以下幾類：主保護、后備保護、異常保護。系統輸出相應設備下的保護配置情況。同時，針對不同的保護，進行仿真源點進行配置，設置保護啟動條件。
6）設備圖檔管理
對不同設備下的圖檔進行關聯管理。系統可將發電廠已有的CAD圖紙轉換后進行導入，形成完整的設備圖檔庫。系統對圖紙可完成放大、縮小、打印等操作。
7）動作仿真
用戶在一次系統圖上設置故障位置和故障類型后，系統首先進行故障計算，計算出的值輸入到“保護配置及源點定義”中的相應位置，根據保護仿真源點的配置情況，如果該值需要進行仿真，則查找此保護目前是否存在生效的定值單，如果有，剛將計算值與定值進行比較，若滿足保護啟動的條件，則保護啟動。系統同時生成仿真報告。仿真報告根據不同的故障類型形成仿真計算的實際過程，用戶可打印出此仿真報告。同時，系統將單獨列出已啟動保護的相關屬性。
8）系統用戶管理
設備系統使用的用戶及各用戶的相應權限。
9）保護整定配置
為了做到軟件的通用化，我們提供了保護的整定配置，即使用者可根據需要，對保護的整定進行配置，而無需再對系統作二次開發。整定計算過程中，各數據量的來源可分為手工輸入、由設備參數導入、短路計算的結果值、按公式計算而來，這些用戶都可以保護整定配置中通過設定數據屬性或設定計算公式來進行自由設置，從而最大限度的保證了此系統的可擴充性。
系統優點
使用本系統對發電廠工作人員有如下幫助：
1）在統一的平臺環境下了解電廠的各接線圖情況
2）分析發電廠網絡的拓撲情況
3）幫助實際工作人員分析系統不同設備短路情況下，系統的各節點及支路的電流、電壓情況
4）可根根據短路計算的結果來判斷系統中可能的短路情況。
5）根據仿真計算的結果，即保護的動作情況，以此來作為系統故障的參考
6）用戶可在此軟件系統內通過設置不同的短路點來模擬系統的運行情況
7）方便的查看設備的各類相關圖紙
8）用戶通過對保護的整定計算，根據詳細的提示及幫助，可進一步充分了解保護整定的原則、保護整定過程中的各類計算方式。
聯系人：冷春明 057156773038 lengchunming@hotmail.com
