近年來，電力調度數據專用網絡的應用，在整個河南地區有了突飛猛進的發展。所謂調度數據專用網絡是指各級電力調度專用廣域數據網絡、各計算機監控系統內部的本地局域網絡、電能量計費及故障濾波等電力生產專用撥號網絡等。
河南電力調度數據專用網絡采用層次化設計結構，可劃分為核心層、匯聚層和接入層。從功能上說，核心層主要負責整個網絡的數據交換，匯聚層主要負責整個網絡的數據匯聚，接入層則主要負責各應用系統的接入功能。其中核心節點4個，分設在河南電力公司、新鄉獲嘉變、洛陽供電公司和平頂山供電公司；骨干節點16個，分設在河南省16個地調；接入節點則含蓋所有直屬220KV變電站和電廠。
河南電力調度數據專用網絡的各核心層之間采用8X2M方式連接，核心層與骨干層以及骨干層與骨干層之間采用4X2M方式連接，接入層采用2M或2X2M方式連接。

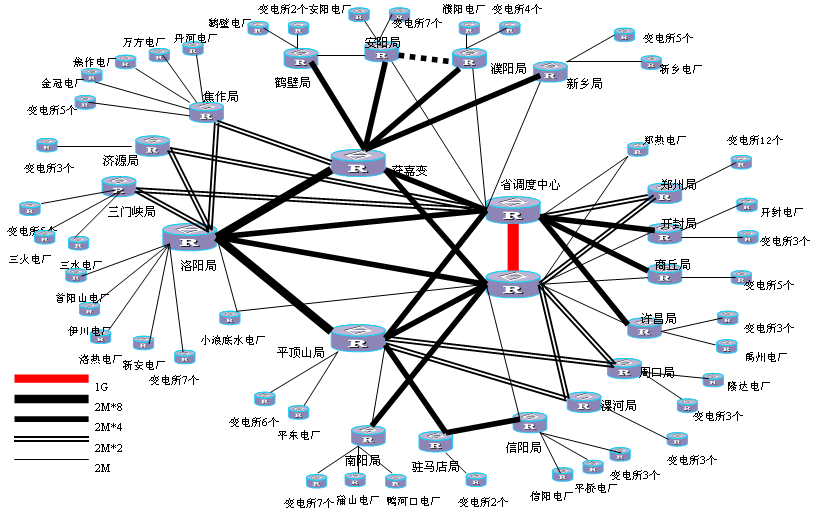

圖一 網絡拓?fù)?/DIV>
2.2設備配置現狀
河南電力調度數據專用網絡采用的是
華為技術有限公司生產的各種網絡設備，根據網絡構架的不同，分別使用不同型號的路由器和交換機。
所謂路由器：是一種用于網絡互連的計算機設備，它工作在OSI參考模型的第三層（網絡層），為有同的網絡之間的報文尋徑并實現存儲轉發功能，通常會提供多種網絡協議以支持異種網絡互連，另外，還支持一些動態路由協議以實現動態路由尋徑等功能。
所謂交換機：也稱交換式集線器，它具備許多接口，提供多個網絡節點互聯。但它的性能卻較共享集線器大為提高：相當于擁有多條總線，使各端口設備能獨立地作數據傳遞而有受其它設備影響，面向各用戶即各端口有獨產、固定的帶寬。此外，交換機還具備集線器所欠缺的功能，如包過濾、網絡分段、廣播控制等。
2.2.1核心層
河南電力公司配置有NE16E路由器兩臺，S6506R業務交換機兩臺及相關網管設備；洛陽供電公司和平頂山供電公司各配置有NE16E路由器一臺，S3526C業務交換機兩臺；新鄉獲嘉變配置有NE16E路由器一臺。
2.2.2骨干層
各骨干節點分別配置NE08E路由器一臺，S3562C業務交換機兩臺。
2.2.3接入層
各接入節點分別配置AR4640路由器一臺，S3026C業務交換機兩臺。
2.3業務接入現狀
河南調度數據專用網絡建成后，將承載調度
自動化系統、電量計費系統、電力
市場技術支持系統、功角測量系統、保護故障
信息管理系統等多種應用及子系統的數據傳輸業務。
所有業務可分為實時控制區業務和生產交易區業務，并分別由兩臺不同業務的交換機來實現。其中一臺作為實時業務交換機，用于連接生產控制大區內的實時控制區業務；別一臺為非實時業務交換機，用于連接生產控制大區內的生產交易區業務。實時控制區業務主要包括：RTU、EMS、功角測量；生產交易區業務主要包括：電量計費、保護
信息管理系統、電力
市場技術支持系統。
不同結構層面上所接入的業務也有所不同，具體如下：
變電站接入的業務有：RTU、電量計費、保護
信息管理系統、功角測量；
地調接入的業務有：EMS、電量計費、電力
市場技術支持系統；
中調接入的業務有：EMS、電量計費、電力
市場技術支持系統、保護
信息管理系統；
電廠接入的業務有：RTU、電量計費、電力
市場支持系統、保護
信息管理系統、功角測量。
2.4 IP地址的編碼規范
依照《國家電力數據網調度系統IP地址編碼規范》的具體規定，在河南電力調度系統采用TCP/IP協議的
信息交換網絡中IP地址的編碼規范廣泛得以使用。
2.4.1代碼結構
河南電力調度數據專用網絡中的IP地址由四組代碼組成，按照《國家電力數據網調度系統IP地址編碼規范》的要求，其具體含義及取值如下：
IP的第一個8位位組為國家電網公司代碼，取值為10；
IP的第二個8位位組為河南省電力公司調度系統代碼，取值為41；
IP的第三個8位位組為省內各單位代碼，取值為0—255，由河南電力調度通信中心分配；
IP的第四個8位位組為主機地址，取值為0—255。
其具體格式如下：
第一組代碼 第二組代碼 第三組代碼 第四組代碼
10． 41． BB． CC
國家電網公司 河南省電力公司調度系統 省內各單位 主機地址
2.4.2代碼分配
2.4.2.1第三組代碼
河南省電力公司調度通信中心第三組代碼分配，詳見下表：
|
序號 |
系統名稱 |
第三組代碼（BB） |
|
1 |
|
0，1, 2，3 |
|
2 |
|
4，5，6，7 |
|
3 |
電量計費（TMS） |
8，9 |
|
4 |
保護管理系統（PIMS） |
16，17 |
|
5 |
|
20，21，22，23 |
|
6 |
通信監控系統(CCS) |
24，25 |
省內各單位第三組代碼的分配，由河南電力調度通信中心統一布署。具體要分配的系統包括：EMS、RTU、電力
市場、電量計費、保護
信息及其它管理系統。針對不同地區不同的系統，各分配一個固定的代碼，供省內各單位使用。
2.4.2.2第四組代碼
省內各供電單位第四組代碼即主機地址的分配，詳見下表：
|
系統名稱 |
第四組代碼 |
子網掩碼 |
網關地址 |
|
EMS |
0-127 |
255.255.255.192 |
除網絡地址外，每段第一個地址即為網關地址 |
|
RTU |
128-255 |
255.255.255.248 |
|
|
0-31 |
255.255.255.224 |
|
地調計費系統 |
32-63 |
255.255.255.224 |
|
變電站計費子站 |
64-191 |
255.255.255.248 |
|
備用 |
192-255 |
|
|
|
0-127 |
255.255.255.248 |
|
備用 |
128-255 |
|
|
備用 |
0-255 |
|
省內各發電單位第四組代碼即主機地址的分配，詳見下表：
|
系統名稱 |
第四組編碼 |
子網掩碼 |
網關地址 |
|
|
0-63 |
255.255.255.192 |
除網絡地址外，每段第一個地址即為網關地址 |
|
RTU |
64-71 |
255.255.255.248 |
|
電量計費子站 |
72-79 |
255.255.255.248 |
|
功角測量 |
80-87 |
255.255.255.248 |
|
|
88-95 |
255.255.255.248 |
|
備用 |
96-255 |
|
|
備用 |
0-255 |
|
2.4.3電力調度系統服務器名及主機名編碼規范
已經正式注冊的INTERNET域名為：
spdnet . com . cn
cednet . gov . cn
其中，采用spdnet．com．cn作為首選域名。
l 代碼結構：
X．Y．Z．spdnet．com．cn
X．Y．Z．cednet．gov．cn
l 代碼含義：
X：服務器名或主機名
Y：?jiǎn)挝幻?/DIV>
Z：網省公司及直屬單位名
按照《電力系統IP地址編碼方案》中規定，河南省公司的Z代碼為EN，單位名Y的編碼則由河南電力調度通信中心統一布署，例如：開封供電公司的Y代碼：KFG。
3 電力調度數據專用網絡的發展方向
目前河南電力調度數據專用網絡的應用已覆蓋整個河南地區各地市級發電廠及供電公司。但由于其業務功能的強大，部分業務需要對設備進行升級改造后才能夠接入使用。因此，針對河南電力系統設備現狀，只能接入電力
市場等少數業務。但隨著河南省電力公司對各地區設備的不斷升級改造以及新設備的安裝，相信在不久的將來，電力調度數據專用網絡的功能將會在電力系統中更加得以完善和發展。
4 結束語
隨著河南電力調度數據專用網絡的應用，通過全省電力市場業務的互聯，給電力市場技術支持系統提供了一個快速、穩定的通信傳輸平臺，為河南電力走向
市場化運營打下了良好的基礎。保護信息業務的接入，為調度生產管理提供了有利的數據分析依據，開創了保護管理工作新局面。調度數據專用網絡的建成，也為全省RTU入網提供一個可靠的信息傳輸途徑，增加了電網實時
信息的冗余度，為高層應用的穩定運行奠定了良好的基礎。隨著電量計費系統的接入、全省EMS系統的互聯以及將來基于調度
專網的多業務的開展，調度數據專用網絡將會在河南電力系統發展的歷程中發揮出越來越大的作用。
收稿日期：2008年9月22日
