摘 要：調度自動化設備電源失電如不能被及時發現處理，將造成自動化設備的停運。為此，提出了具體的改進措施，介紹了失電告警裝置的原理及應用，以此提高自動化設備的安全運行率。
關鍵詞：交流電 失電 常閉接點 常開接點 遙信點 自動告警
一、引言
電源失電是影響調度自動化運行率的重要因素，輕則影響自動化設備運行指標，重則影響電網的安全運行及經濟調度。雖然多數自動化設備采用了UPS不間斷電源供電，但是在失電后如不及時處理，UPS電池在長時間的放電后也會造成交流
電源的失電。這種情況在調度自動化設備的運行中是屢見不鮮的，我們也有這樣的經驗教訓。為了杜絕以上情況的發生，我們試制了調度
自動化設備交流
電源失電告警裝置，經過一年多的實際運行效果良好。
二、失電告警裝置的技術要求：
1、交流電源失電告警裝置必須有可靠的工作
電源，這是對告警裝置可靠性的最根本要求；
2、告警信號如燈光、鈴聲有人工切除功能，以免長時間告警影響工作；
3、告警裝置具有自恢復功能，當人工切除告警信號后，無須人工干預。當交流
電源失電后，告警裝置自動恢復成備用功能；
4、告警裝置應簡單可靠，最好是“免維護”的。只要定期檢查，試驗一次即可。
三、電告警裝置的構成及工作原理

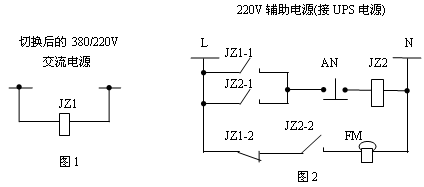

根據對自動化設備電源失電告警裝置的技術要求，我們試制一臺并實際投入了（調度端）使用，效果良好。告警裝置的原理圖如下：
工作原理簡述：上圖中間繼電裝置JZ1的線圈接在調度
自動化設備的三相380V或220V的交流電源輸入端，220V的單相交流電源直接接在UPS不間斷電源的輸出端。當交流主電源正常時，中間繼電裝置線圈帶電，其接點JZ1-1閉合，JZ1-2斷開，220V輔助電源經過JZ1-1至閉合的按鈕AN使JZ2的線圈帶電，其接點JZ2-1閉合，JZ2-2閉合。由于JZ1-2是常閉接點，在交流主
電源正常的情況下JZ1的線圈帶電，JZ1-2是斷開的，蜂鳴裝置或警鈴FM是沒有告警音響的。此時告警裝置處于備用工作狀態。
告警工作狀態：當調度
自動化設備的交流電源失電時，JZ1線圈失電JZ1-1斷開，輔助
電源經過JZ2-1接點、閉合的按鈕接點、JZ2的線圈形成回路。JZ1失電接點JZ1-2經過JZ2-2，蜂鳴裝置FM帶電發出告警。
告警狀態：聽到后值班工作人員只須按下告警裝置的按鈕AN就可解除告警音響。原理圖如下：按下按鈕AN，JZ2中間繼電裝置失電，其接點JZ2-1斷開，JZ2-2斷開，蜂鳴裝置失電，告警音響解除。告警解除值班人員應通知相關人員，了解是臨時停電還是交流
電源故障，根據實際情況妥善處理。
告警后初始狀態的恢復：當交流電源故障排除或臨時停電結束恢復正常供電的情況下，中間繼電裝置JZ1帶電，其接點JZ1-1閉合，經過按鈕AN的接點中間繼電裝置JZ2帶電，其接點JZ2-1、JZ2-2閉合，此時由于中間繼電裝置JZ1是帶電的，其接點JZ1-2是處于斷開狀態，蜂鳴裝置無電，告警裝置處于備用工作狀態。可以看出：當出現交流電源故障或臨時停電，發出告警音響。值班人員按下按鈕AN就可以解除告警音響。當交流
電源恢復正常供電后，告警裝置自動恢復成備用狀態而無須人工干預。以上告警裝置適用于有人值班變電站的當?shù)馗婢?/DIV>
四、裝置在變電站自動化設備上的應用
廠站端主要是用于常規變電站RTU的供電和綜自變電站（無人值班變電站）自動化設備的交流失電告警。對需要當?shù)馗婢b置的地方完全可以用圖1、圖2的電路來完成。對于需要將告警
信息遠距離傳送到調度
自動化主站端時，可以用以下方法來實現：

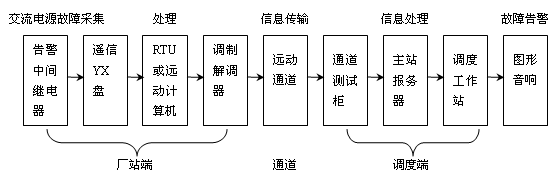

告警過程框圖如下：
工作原理簡述如下：如需聲響和推畫面同時實現，則取裝置中兩常開接點，在自動化設備失電后，告警中間繼電裝置的兩對常開接點接通，由于其一對接點并接遙信盤的“事故總信號”的遙信接點上，另一對接點做對象遙信接點，做為一路遙信接入遙信盤的空余點位置，其信號經過RTU或遠動計算機處理，經過調制解調裝置、遠動通道至調度自動化主站端的通道測試柜、主站服務裝置，由調度工作站推出掉電故障廠站的畫面、CRT告警窗口顯示對象遙信（××站RTU交流電源掉電），同時揚聲裝置會發出同樣內容的聲音。這時調度人員通知維護人員處理故障后，告警中間繼電裝置線圈帶電，其常開接點斷開，告警解除，使其處于備用工作狀態。

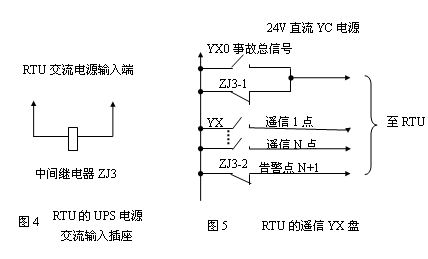

告警繼電裝置及遙信盤的接線方式如下：
可以看出這種方案是采用遙信方式的交流電源告警方案，屬于遠距離告警方式，這種方式對于無人值守的變電站特別適用。如需進一步提高設備可靠供電，可對變電站自動化設備交流電源采用以上兩種方式監控：本地音響報警的同時還將該站交流電源掉電告警進行遠距上傳。
五、結束語
調度自動化設備交流電掉電告警裝置從試制完成到投入使用，對自動化設備的運行率及可靠性又提供了一種技術手段，也使我們認識到因陋就簡的應用方法，對提高日趨復雜的
自動化設備的運行可靠性的思維也是正確的，真可謂“沒有做不到，只有想不到”。
建議：該告警裝置的適用范圍也可以擴大到通信交流
電源的故障告警。再一點我們也可以想象在某些廠站端過分依賴掉電告警的，完全可以使用單片機完成自動撥號，自動使用無線方式或GSM為手段來完成告警
信息的傳輸處理。
