　　摘　要：介紹電力調度自動化系統防雷新技術：電源系統等電位技術和避雷器殘壓衰減技術。
　　關鍵詞：調度自動化；防雷；隔離變壓器；中和變壓器

　　隨著電力系統容量的增加和自動化水平的不斷提高，電力調度自動化系統已廣泛使用計算機、RTU等微電子設備。縣級電力調度及其變電站由于其所在地土壤電阻率較高或地處山區等，其地網的接地電阻往往很難達到規程的要求，其防雷工作更需引起重視。由于一些微電子器件工作電壓僅幾伏，傳遞信息電流小至微安級，對外界的干擾極其敏感，而雷電流產生的瞬變電磁場對微電子設備的干擾和損害尤為嚴重。在雷雨季節，有些縣電力公司調度大樓和電力公司所屬自動化顯示系統、通信聯絡系統（Modem、載波機、程控交換機等）等常常遭到雷擊，造成較大的經濟損失，嚴重影響當?shù)仉娏ο到y(tǒng)的正常調度、工農業生產和人民的日常生活。盡管有些電力調度自動化系統采取了一定的防雷措施，但其效果并不理想，仍然經常發生雷害事故。本文通過在縣級電力調度自動化系統防雷的實踐，提出調度自動化設備的現代防雷技術。
　　1 雷電入侵通道
　　　雷電直接擊在變電所設備上，這種情況幾率比較小，因?yàn)樵O(shè)計和施工的時候都會考慮到安裝獨立的避雷針，避雷帶和避雷網。
　　　雷電可能沿著電源線入侵，雷電波沿線路侵入到變電所，如避雷器動作，則是避雷器殘壓疊加后，通過所用變的電磁感應耦合到低壓網絡，使微機保護、綜合自動化的電源模塊損壞的。此時，低壓電網過電壓的幅值主要與避雷器的殘壓，避雷器與變壓器距離和避雷器接地引下線的長度有關。
　　　雷電可能沿著通信線入侵，雷電引起的過電壓在通信線路與設備之間有一定電位差直接作用于串行通信口（RS232/422/485等），根本原因是在400V低壓電源側缺少必要的防雷保護措施，特別是缺少相應電壓等級的避雷器保護，使低壓網絡中的雷電過電壓得不到有效的限制。同時，雷電對微機監控系統、調度自動化系統和通信系統的電源又沒有與其他電源分離，或采取特別的防止雷電干擾的措施而使雷害事故發生。
　　　雷電感應時常發生，通過35kV或10kV高壓感應到400V的低壓線路。如低壓網絡較大，或有低壓架空線路時，當雷電在其近區活動時，會在400V低壓網絡上感應出較高的過電壓而打壞接在低壓電網上的微機保護、綜合自動化系統，調度系統或通信系統的電源部分。

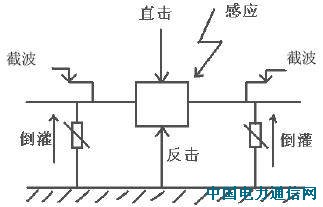

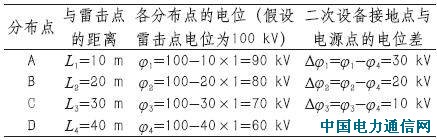

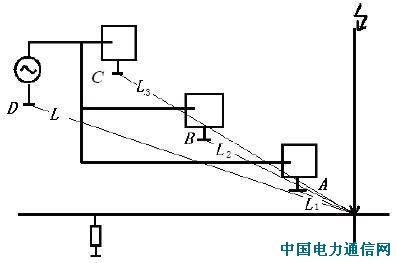

　　　此外，雷電還通過反擊、截波以及倒灌等方式作用在設備上，如圖1所示。
