1、前言 自動發電控制簡稱AGC(Automatic Generation Control)，它是能量管理系統 (EMS)的重要組成部分。它是按電網調度中心的控制目標將指令發送給有關發電廠或機組，通過電廠或機組的自動控制調節裝置，實現對發電機功率的自動控制。
隨著火力發電廠DCS系統的廣泛應用，機組自動控制水平明顯提高，機組協調控制技術日漸成熟。這為實現自動發電控制提供了必要條件。
哈三電廠200MW機組在1999年DCS系統改造時設計并逐步投入AGC系統，和所有新技術的應用一樣，哈三電廠在AGC的投入方面也存在著認識、提高，再認識、再提高的過程。特別是近年來，隨著鍋爐和汽機主輔助設備不斷進行完善改造，加上自動調節系統執行機構更換改進后其調節質量得不斷提升，原有AGC系統參數不適應新設備。為此，我們不斷摸索，進行一系列調整、改進和完善，目前控制系統已經達到適應AGC控制要求。
2
哈三電廠AGC系統概述
哈三200MW機組AGC屬于單一遙調模式AGC方式， 機組在這種方式下運行，AGC控制方式在當?shù)兀?/SPAN>AGC的投、切由現場運行調度人員和省調值班人員通過調度通信完成，并由現場運行人員在DCS系統上完成AGC的投切。省調僅僅下傳一個4－20mA的AGC功率指令給當?shù)氐倪h(yuǎn)動裝置RTU，通過遠動裝置RTU的遙調功能來實現對機組的AGC自動控制。這種純遙調調節的AGC模式，既有利于現場機組的安全運行，又能最大限度地滿足電網調度的需要。

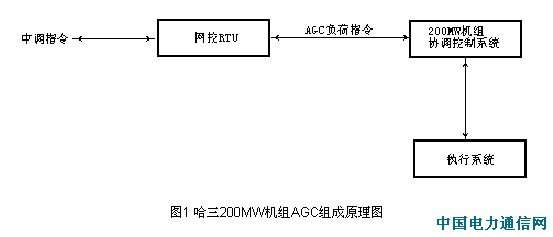

該系統主要由三部分構成，如圖1所示。
一是RTU系統，負責與調度中心進行無線數據交換，獲取調度中心的負荷指令，同時將機組的實時負荷、負荷上限、負荷下限、變負荷率及機組控制方式等信息傳遞給調度中心；二是機組協調控制系統CCS，該系統將RTU系統送來的調度負荷指令依據機組的動態特性，按著CCS的控制策略形成汽機負荷指令和鍋爐負荷指令；三是執行系統，汽機指令的執行系統是DEH， 鍋爐負荷指令的執行系統是燃料、風量、汽溫等控制系統。
3 AGC主控系統-協調控制系統分析
AGC在省局調度產生負荷指令以后，具體在電廠中主要以協調控制系統方式進行調節控制，因此，AGC的調節質量主要取決于協調控制系統調節質量。
3.1 協調控制系統組成
哈三電廠200MW機組協調控制系統是根據協調控制原理并結合機組實際運行情況而設計出來的。精簡了少數目前國內200MW機組還不迫切需要的運行方式,如滑壓運行，一次調頻功能等。同時，由于哈三兩臺200MW機組鍋爐采用中間儲倉式制粉系統和調速式電動給水泵，給水調節系統和汽溫調節系統的獨立性較強，因此，協調控制系統主要實現對給粉機轉速控制（即給粉量）、送風量、爐膛負壓3個子系統的控制管理。
協調控制系統的主控制器系統主要包括以下幾部分：
- 機組負荷指令形成（LOAD）
- 鍋爐負荷控制（Boiler Master）
- 汽機負荷控制（Turbine Master）
- 運行方式選擇與切換（LMCC）
3.2 AGC在協調控制系統中控制原理

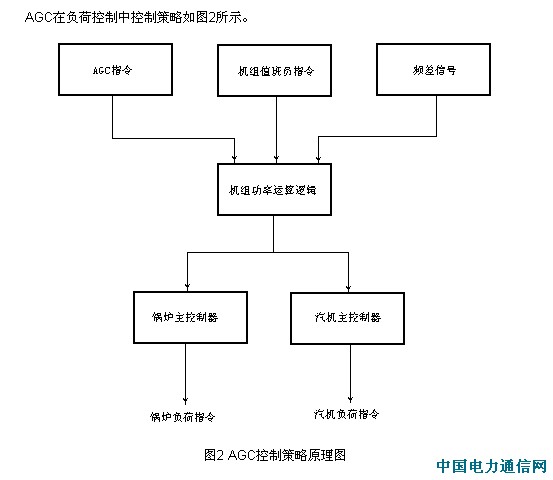

AGC在協調控制系統中以負荷指令形式對協調控制系統進行干預。
首先，在協調方式下，投入AGC以后AGC指令經過負荷指令產生邏輯產生AGC的負荷指令。該指令與機組實發功率之間產生功率偏差信號。該功率偏差信號連同汽壓偏差信號同時送到汽機調節器Wt1(S)和鍋爐調節器Wt2(S)。在穩定工況下，實發功率等于功率給定值No。機前壓力Pt等于壓力給定值Po。當要求增加負荷時，將出現一個正的功率偏差信號(No-Ne)。此信號通過汽機調節器開大調節閥，增加實發功率。同時，這個信號也作用到鍋爐調節器Wt2(S)，使燃料量增加，使蒸汽量增加。當調節閥開大時，會立即引起機前壓力下降。盡管此時鍋爐已經開始增加燃料量，但由于燃料量——機前壓力通道有一定慣性。這時仍會有正的壓力偏差(Po-Pt)信號出現，這個信號按正方向作用到鍋爐調節器，繼續增加燃料量，同時反方向作用到汽機調節器，力圖使壓力恢復到正常值。正的功率偏差信號和負的壓力偏差信號作用的結果會使調節閥開大到一定程度后停止，這時汽機實發功率還沒達到功率給定值，這種狀態只是暫時的，正因?yàn)檎墓β势钚盘?hào)與負的汽壓偏差信號同時通過鍋爐調節器，使鍋爐增加燃料量。隨著機前壓力逐漸恢復，壓力偏差逐漸減小，這時汽機調節閥在正的功率偏差信號的作用下繼續開大，提高實發功率，直到功率和汽壓均與給定值相等，機組達到新的穩定狀態。
由此可見。在機組適應AGC電網負荷變化過程中協調控制方式允許有一定的汽壓波動，以便能充分利用鍋爐的蓄熱量，使機組級較快地適應電網的要求,同時又能確保汽壓的波動在允許的范圍內。另外，由于鍋爐調節器接受功率偏差前信號能夠迅速地改變?nèi)剂狭浚墒箼C(jī)組功率較快地達到功率給定值。
3.3 機組負荷指令形成邏輯對AGC作用：
1）正常情況下，AGC負荷指令同運行值班員的負荷指令一樣經上、下限幅器、及頻率校正后形成機組負荷指令的選擇。
2）AGC指令經過機組最大最小負荷設置邏輯。
3）非正常情況下（快速返回）AGC自動切除。
4）AGC接受機組負荷指令的閉鎖邏輯。
機組負荷控制器自動時，處于AGC控制方式，AGC要求機組自動化程度高，機爐協調控制系統應能正常運行，AGC指令控制機組功率，協調機爐間的動態差異，使系統具有較高的負荷響應，同時，機組本身的運行參數必須保持在允許的范圍內。
AGC接口方式：AGC 至 CCS AGC指令：0---220MW 4---20mA
CCS 至 AGC 負荷上限：0---220MW 4---20mA
負荷下限：0---220MW 4---20mA
負荷上升速率限制：0---5MW/MIN 4---20 mA
負荷下降速率限制：0---5MW/MIN 4---20 mA
這時候，機組負荷指令形成邏輯根據AGC指令形成機組負荷指令。此時，運行人員利用OIS無法改變機組負荷指令。機組負荷指令跟隨AGC指令信號變化。在滿足下列條件時，運行值班員可以將機組負荷控制器投入AGC自動方式：
- 機組處于協調控制方式。
- 未發生快速返回（Runback）
- AGC輸入信號無故障。
3.4 上下限幅、升降速率及增閉鎖
1）上、下限值的形成：
負荷指令的上、下限值由上、下限手動設定站給出。運行值班人員可以通過OIS調整上、下限手動調節定站的輸出來調整負荷指令的上、下限值。上、下限調整范圍為0MW——220MW
2）負荷指令的升降速率
為保證調節質量，負荷指令的升降速率由熱工人員在下位軟件中修改。不允許運行值班人員在OIS上修改。現升降速率定為5MW/MIN。
3）負荷指令的增閉鎖
負荷指令的增閉鎖是由于機組主要的輔機達到予定的最大值迫使機組負荷指令不得繼續增大。當發生增閉鎖時。機組負荷指令保持在當前值。哈三200MW機組沒有設計負荷指令的減閉鎖。
4
結束語
AGC自動發電控制在當?shù)仉姀S中主要是通過協調控制系統的調節控制實現的，而AGC控制要求協調控制系統能夠適應各種不同的負荷變化。因此，如何提高協調控制系統調節質量，以適應電網各種負荷要求是我們?cè)诠ぷ髦胁粩嘧非蟮姆较颉Ａ硗猓?/SPAN>AGC控制能否在最佳經濟狀態運行，也是值得探討的一個課題。
參考文獻：
1·張玉鐸 王滿稼·熱工自動控制系統·水利電力出版社
2·哈三電廠·200MW機組培訓教材
3·哈三電廠·200MW機組運行規程
作者簡介：
李亨洙， 1991年畢業于東北電力學院 動力工程系生產過程自動化專業；現工作單位：哈爾濱第三發電廠熱工分場，單位地址：哈爾濱市松北區三電街1號；聯系電話：（0451）88916746 lhz_hhh@sina.com
