TMS320F2812是德州儀器公司（TI）推出的主頻最高可達150 MHz的32位高性能數字信號處理器（DSP），內部集成了ADC轉換模塊。ADC模塊是一個12位、具有流水線結構的模數轉換器，內置雙采樣保持器（S/H），可多路選擇16通道輸入，快速轉換時間運行在25 MHz、ADC時鐘或12.5 Msps，16個轉換結果寄存器可工作于連續自動排序模式或啟動/停止模式。
在現代電子系統中，作為模擬系統與數字系統接口的關鍵部件，模數轉換器（ADC）已經成為一個相當重要的電路單元，用于控制回路中的數據采集。在實際使用中，發現該ADC的轉換結果誤差較大，如果直接將此轉換結果用于控制回路，必然會降低控制精度。為了克服這個缺點，提高其轉換精度，筆者在進行了大量實驗后，提出一種用于提高TMS320F2812ADC精度的方法，使得ADC精度得到有效提高。
1 ADC模塊誤差的定義及影響分析
1.1 誤差定義
常用的A/D轉換器主要存在：失調誤差、增益誤差和線性誤差。這里主要討論失調誤差和增益誤差。理想情況下，ADC模塊轉換方程為y=x×mi，式中x=輸入計數值 =輸入電壓×4095/3；y=輸出計數值。在實際中，A/D轉換模塊的各種誤差是不可避免的，這里定義具有增益誤差和失調誤差的ADC模塊的轉換方程為y=x×ma±b，式中ma為實際增益，b為失調誤差。通過對F2812的ADC信號采集進行多次測量后，發現ADC增益誤差一般在5%以內，即0.95

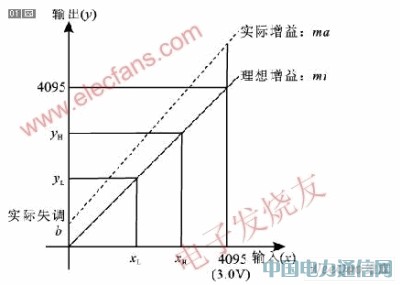

圖1理想ADC轉換與實際ADC轉換
1.2 影響分析
在計算機測控系統中，對象數據的采集一般包含兩種基本物理量：模擬量和數字量。對于數字量計算機可以直接讀取，而對于模擬量只有通過轉換成數字量才能被計算機所接受，因此要實現對模擬量準確的采集及處理，模數轉換的精度和準確率必須滿足一定的要求。由于F2812的ADC具有一定增益誤差的偏移誤差，所以很容易造成系統的誤操作。下面分析兩種誤差對線性電壓輸入及A/D轉換結果的影響。

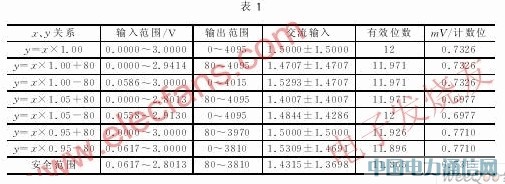

F2812用戶手冊提供的ADC模塊輸入模擬電壓為0～3 V,而實際使用中由于存在增益誤差和偏移誤差，其線性輸入被減小，分析如表1所列。
下面以y=x×1.05+80為例介紹各項值的計算。當輸入為0時，輸出為80，由于ADC的最大輸出值為4095，則由式y(tǒng)=x×1.05+80求得輸入最大電壓值為2.8013。 因此，交流輸入電壓范圍為1.4007±1.4007，此時有效位數N=ln4015/ln2=11.971,mV/計數位=2.8013/4015=06977，其余項計算同上。表1中的最后一行顯示了ADC操作的安全參數，其有效位數減少為11.865位，mV/計數位從0.7326增加為0.7345，這將會使轉換結果減少0.2%。
在實際應用中，所采集的信號經常為雙極型信號，因此信號在送至ADC之前需要添加轉換電路，將雙極型信號轉化為單極型信號。典型的轉換電路如圖2所示。對于ADC模塊，考慮到增益誤差和失調誤差對輸入范圍的影響，轉換電路需要調整為如圖3所示的電路。在圖3中，輸入增益誤差的參考范圍已經改變。
對于雙極性輸入，其0 V輸入的增益誤差對應單極性輸入的1.4315V的增益誤差，因此，原有ADC的增益誤差和失調誤差被增大了。例如，如果ADC的增益誤差為5%，失調誤差為2%，則其雙極性的增益誤差計算如下：雙極性輸入x′= 0.0000 V，單極性的ADC輸入電壓x = 1.4315 V，其理想的轉換值為ye=1.4315×4095/3=1954，而由ya=1954×1.05+80計算得實際轉換值，則雙極性增益誤差為ya-ye=2132-1954=178(9.1%誤差)。通過計算可以看出，ADC的誤差大大增加，因此要使用ADC進行數據采集，就必須對ADC進行校正，提高其轉換精度。
