摘要：給出了HSDPA數據卡在網絡開啟HSPA+功能后數據業務不能成功建立問題的解決方案。經現場實際應用，該解決方案完全可行。
1 問題現象
2011年5月中旬起，中國聯通的WCDMA網絡陸續升級開通了HSPA+功能，使得小區級數據業務的物理層下行最高速率由只支持HSDPA功能時的14.4Mbit/s上升到了21Mbit/s。然而，測試人員和用戶發現，市場占有率很高的某品牌的只支持HSDPA功能的數據卡，在網絡開啟HSPA+功能后，數據業務卻不能正常建立了。
2 原因分析
為什么WCDMA網絡開啟HSPA+功能后，這款只支持HSDPA功能的數據卡的數據業務就不能正常建立了？

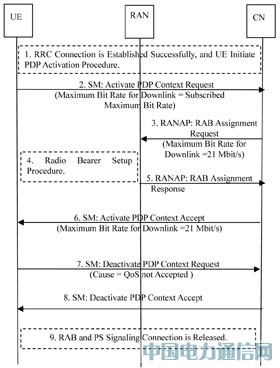

首先分析一下數據業務建立失敗的信令流程圖(見圖1)。
圖1 數據業務建立失敗的流程圖
從圖1所示的信令流程圖可以看出，當核心網下發Activate PDP Context Accept消息給數據卡，表示PDP Context在網絡側已經成功建立后，數據卡卻立即發出了Deactivate PDP Context Request消息給核心網，要求釋放該P(yáng)DP Context，原因?yàn)镼oS not accepted，表示核心網要求數據卡建立的PDP Context中的QoS，數據卡不能支持。于是數據業務建立失敗。
QoS表示用戶業務的服務質量，包含業務類型、優先級、延遲時間、誤碼率、上下行最大速率、上下行保證速率等屬性。在用戶的數據業務建立過程中，最終建立的QoS由以下因素協商決定：
(1)用戶請求的QoS，在消息Activate PDP Context Request中由UE發給核心網網元SGSN。
(2)用戶簽約的QoS，在核心網網元HLR中記錄。在用戶附著到網絡以及路由區更新時，由HLR發給SGSN保存使用。
(3)核心網的資源狀況，包括SGSN以及GGSN的資源狀況。
(4)無線接入網的資源狀況，包括小區的下行信道碼資源，下行功率資源，Iub接口的傳輸資源，NodeB的基帶信號處理單板的處理能力，小區的上行負載等因素。
在網絡開啟HSPA+功能前后，用戶簽約的QoS發生了變化。其中QoS屬性中下行最大速率由14.4Mbit/s提高到了21Mbit/s。
比較一下網絡開啟HSPA+功能前后的數據卡建立數據業務的信令流程，主要區別有：
(1)核心網SGSN發給RNC的消息RAB Assignment Request中，參數最大下行速率Maximum Bit Rate for Downlink的值不同，先前為14.4Mbit/s，后來為21Mbit/s。
(2)核心網SGSN發給數據卡的SM消息Activate PDP Context Accept中，參數最大下行速率Maximum Bit Rate for Downlink的值不同，先前為14.4Mbit/s，后來為21Mbit/s。
在該數據卡發出的消息Activate PDP Context Request中，請求的最大下行速率Maximum Bit Rate for Downlink為Subscribed Maximum Bit Rate，也就是以用戶的簽約數據為準。
由于這款數據卡只支持HSDPA功能，其物理層所能處理的最大下行速率為14.4Mbit/s。當核心網SGSN在SM消息Activate PDP Context Accept中，告訴數據卡所建立的PDP Context的QoS的屬性Maximum Bit Rate for Downlink為21Mbit/s時，數據卡發現超出了它的處理能力，所以立刻發起了Deactivate PDP Context Request消息給核心網，要求釋放該P(yáng)DP Context，原因?yàn)镼oS not Accepted。
3 解決方案
基于以上原因分析，有以下兩種解決方案。
(1)第一種解決方案
數據卡在發起建立數據業務時，在SM消息Activate PDP Context Request中，將參數最大下行速率Maximum Bit Rate for Downlink設置為自己所能支持的值，即14.4Mbit/s，而非Subscribed Maximum Bit Rate。這樣核心網SGSN就不會按照該用戶簽約的最大下行速率來建立PDP Context。故SGSN在下發給RNC的RANAP消息RAB Assignment Request中，參數最大下行速率Maximum Bit Rrate for Downlink的值就可以設置為14.4Mbit/s。相應地，SGSN發給數據卡的SM消息Activate PDP Context Accept中，告訴數據卡所建立的PDP Context的QoS的屬性Maximum Bit Rate for Downlink也就為14.4Mbit/s。這樣數據卡就完全可以接受。
這一方案實現起來最簡單，甚至連數據卡的軟件也不用做出修改，直接用AT命令修改數據卡請求的最大下行速率即可。
AT+CGEQREQ=[<CID> [,<Traffic Class> [,<Maximum Bit Rate UL> [,<Maximum Bit Rate DL>
例如，AT+CGEQREQ =1，2，64，7164，無線接入網和核心網都不需要改變。
這是一種最優的解決方案。
(2)第二種解決方案
3GPP定義了核心網SGSN和無線接入網RNC之間的RAB QoS協商功能。開啟這一功能，也可以解決這一問題。在建立RAB時，SGSN發給RNC的RANAP消息RAB Assignment Request中，除了帶參數最大下行速率Maximum Bit Rate for Downlink，還可以帶另外一個參數備選的最大下行速率Alternative Maximum Bit Rate for Downlink，讓RNC選擇一個較低的速率。由于數據卡在建立RRC連接的過程中，已經將自己的HS-DSCH Physical Layer Category 通過消息RRC Connection Setup Complete告知了RNC，而每一種HS-DSCH Physical Layer Category對應一定的最大下行速率，因此RNC就知道了該數據卡所能支持的最大下行速率。這樣RNC就可以根據數據卡的能力以及無線資源狀況選擇適當?shù)淖畲笙滦兴俾剩缓笸ㄟ^RANAP消息RAB Assignment Response告訴SGSN。這一速率不會超過數據卡的處理能力。這樣，SGSN發給數據卡的SM消息Activate PDP Context Accept中，告訴數據卡所建立的PDP Context的QoS的屬性Maximum Bit Rate for Downlink也就不會超過數據卡的處理能力了。
這一解決方案，數據卡不需要進行任何改動，但是需要核心網SGSN和無線接入網控制器RNC支持RAB QoS協商功能。有些設備制造商的設備可能不支持該功能。
4 結束語
通過解決這一問題，經驗和心得是：
(1)在產品設計階段，如果對3GPP協議和WCDMA系統有精深理解，就不會導致該問題的產生。
(2)在開啟一個新的功能之前，如果能夠在實驗室里進行充分的互操作性測試，就會盡早發現問題和給出解決方案，提高現網用戶的滿意度。
