引言
目前市場上大部分的圖像采集與處理系統是基于DSP 芯片的，這種圖像采集與處理系統成本高、功耗高、體積約束等特點并不適用于一些簡單的應用。隨著USB 攝像頭的普及和基于ARM 的嵌入式芯片的快速發展，將二者結合的便攜性越來越受人們歡迎。本文介紹了一種基于三星S3C2440A 芯片的嵌入式USB 攝像頭圖像采集與顯示方案，該方案具有良好的可移植性和擴展性，并且成本、大小和實時處理都能夠滿足市場需求。
1 系統架構

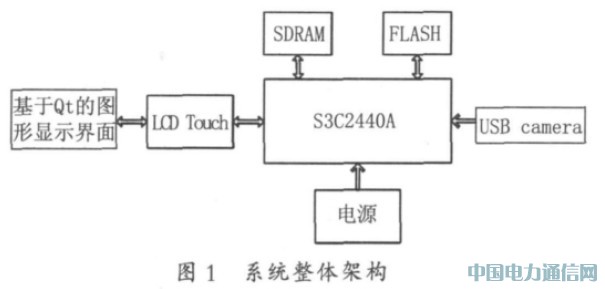

系統通過當前市場上應用最廣泛的中芯微公司生產的zc301p 芯片的USB 攝像頭進行圖像采集，然后將圖像信息傳送到ARM 芯片中進行處理，最終通過基于Qt/Embedded 編寫的圖形顯示程序在LCD 上實時顯示。系統的整體架構如圖1 所示。
2 視頻圖像采集
系統采用中芯微公司生產的zc301p 芯片的USB 攝像頭作為圖像采集設備，并介紹了基于Video4Linux 編程協議進行視頻圖像采集的一般過程。
2.1 USB 攝像頭驅動
Linux 內核能夠很好地支持OHCI（開放式主機控制接口協議），并且能夠很好地支持包括OV511系列攝像頭在內的各種各樣的USB 設備，但是并不包括zc301pUSB 攝像頭。直到后來2.6.27 版本左右的內核中才增加了針對zc301 系列芯片的驅動，統稱為Linux UVC.本文采用的是Linux2.6.32.2 版本內核，只需要對內核進行簡單的配置，就可以實現功能了。
在配置菜單選項中，設備驅動是最重要的配置項。選擇的配置項如下：
Device Drivers - - - >
Multimedia devices - - - >
Video For Linux
Enable Video For Linux API 1（DEPRECAteD）
Video capture adapters - - - >
V4L USB devices - - - >
USB Video Class （UVC）
UVC input events device support
GSPCA based webcams - - - >
ZC3XXX USB CAMEra Driver
USB ZC0301 [P]Image Processor and Control
Chip support
現在，內核被配置成可以支持Video4Linux 的視頻接口，并且加入了支持zc301pUSB 攝像頭的驅動程序。
2.2 基于Video4Linux 的視頻圖像采集程序設計

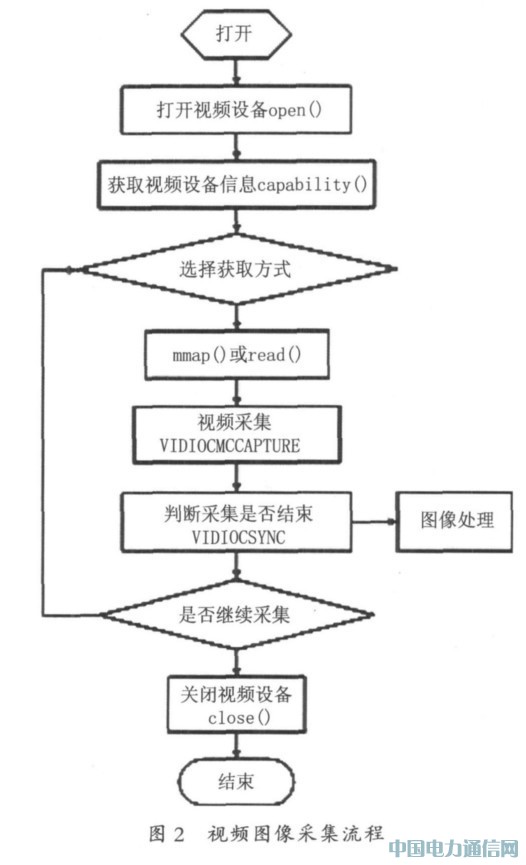

Video4Linux（簡稱V4L）為目前市場常見的電視捕獲卡和并口及USB 口的攝像頭提供統一的編程接口。在Linux 內核中它為用戶空間提供統一的編程接口，V4L 分為兩層：底層是音頻和視頻設備驅動程序的內核；上層為系統提供一些API 接口信息。視頻圖像采集流程如圖2 所示。
（1）打開視頻設備。
在Linux 中視頻設備是被作為設備文件來執行的，本文USB 攝像頭的設備文件名為/dev/video0.
int my_v4l_open （char*dev,my_v4l_STruct*vd） 函數用于打開視頻設備并初始化攝像頭設備，該函數調用open 函數可以讀設備文件，成功返回設備描述符，失敗返回- 1.主要程序代碼如下：
int my_v4l_open（char*dev,my_v4l_struct*vd）{
if（（vd- >fd=open（vd- >videodevice,O_RDWR））= =- 1）{
printf（"ERROR opening V4L interface"）；
exit（1）；}
（2）讀設備信息。
int my_v4l_get_capability （my_v4l_struct*） 函數的功能是讀取設備基本信息， 它利用ioctl（vd_fd,VIDIOCGCAP,&（vd- >capability） 來讀取有關攝像頭的信息。該函數成功返回后將這些信息從內核空間拷貝到用戶程序空間capability 各成員分量中，使用printf 函數就可得到各成員分量信息。具體如下：
int my_v4l_get_capability（my_v4l_struct*）{
if（ioctl（vd- >fd,VIDIOCGPICT,&（vd- >capability））<0）{
printf（"error:v4l_get_capability "）；
exit（1）；}
return 0;}
（3）視頻圖像采集。
本文通過mmap 方式來采集視頻圖像信息。為了獲得映射的幀緩沖信息，my_v4l_mmap_init（my_v4l_struct*）函數需先初始化緩沖區，并進行內存與緩沖區的綁定，其中函數mmap 用于將文件fd與video_mbuf 綁定實現映射，函數mmap（）返回值是系統實際分配的起始地址。函數my_v4l_mmap_init（）的部分代碼實現如下：
void my_v4l_mmap_init（my_v4l_struct*vd）{
……
ioctl（vd- >fd,VIDIOCGMBUF,&（vd- >mbuf））；// 初始化video_mbuf 以得到所映射的buffer的信息
vd- >pframebuffer= （unsigned char*）mmap （0,
vd- >videombuf.size,
PROT_READ|PROT_WRITE,MAP_SHARED,vd- >fd,0）；
/* 把文件fd 與video_mbuf 綁定，實現映射*/
vd- >mmapsize=vd- >videombuf.size;
vd- >vmmap.height=vd- >hdrheight;
vd- >vmmap.width=vd- >hdrwidth;
vd- >vmmap.format=vd- >formaTIn;
vd- >vmmap.frame=0;
……}
然后利用驅動程序的ioctl 函數的VIDIOCMCCAPTURE 和VIDIOCSYNC 命令來獲取圖像。其中ioctl （vd- >fd,VIDIOCMCAPTURE,&（vd- >mmap）） 開始一幀圖像的采集，是非阻塞的；ioctl（vd- >fd,VIDIOCSYNC,&frame）用于判斷一幀圖像采集過程結束與否，frame 是當前采集的幀的序號。
采集工作結束后調用munmap 取消文件fd 與video_mbuf 的綁定。
munmap（vd- >map,vd- >mbuf.size）；
（4）關閉設備在視頻采集完成后，必需關閉視頻設備。
close（vd- >fd）；
3 基于Qt/Embedded 圖像顯示程序的編寫
基于嵌入式Linux 常見的GUI 系統有MiniGUI、MicroWindows、OpenGUI和基于Framebuffer[5]的Qt/Embedded[4].Qt 是諾基亞開發的一個跨平臺的C++ 圖形用戶界面應用程序框架，它提供給應用程序開發者建立藝術級的圖形用戶界面所需的功能，并且是完全面向對象的，很容易擴展，允許真正的組件編程。正是基于以上優點，本文采用Qt/Embedded 開發平臺，并將基于Qt 的圖形界面Qtopia 移入我們的文件系統中。
為了避免由于圖像數據量大而在目標板上顯示閃爍的問題，本文采用雙緩沖技術實現采集圖像顯示，采用的是QPixmap 對象。QPixmap 是Qt 為圖像處理提供的類，主要用于圖像的繪制。實現雙緩沖時，先把要顯示的內容繪制在這個QPixmap pixmap 對象上，然后再用一步操作把pixmap 繪制在屏幕上。基于Qt 圖像顯示及輔助框線繪制的部分代碼段如下：
QPixmap pix （width ，height ）；// 定義一個QPixmap 用于在上面繪制圖像及框線
QPainter p（&pix）；// 定義繪制工具
QPainterQPen pen （yellow,3,DotLine）；// 定義一個畫筆的屬性，如顏色、粗細、線條樣式
p.drawImage （0,0,img）；// 把攝像頭采集到的圖像繪制到QPixmap 上
p.setPen（pen）；// 設置畫筆屬性
p.moveTo（50,330）；// 設置畫筆筆尖起始位置
p.lineTo（150,50）；// 開始繪制框線
p.lineTo（490,50）；
…略
p.end（）；// 在QPixmap 上的所有繪制任務結束
p.begin（this ）；// 準備把QPixmap 繪制到屏幕上
p.drawPixmap （0,0,pix）；// 繪制QPixmap 到屏幕操作，圖像顯示到LCD 上
圖像數據的連續采集和顯示是通過定時器實現的，QTimer 類提供了定時器信號和單觸發定時器。設置定時啟動觸發周期，每當定時器時間到就觸發一個定時器事件，在事件中調用VIDIOCMCAPTURE 函數完成對圖像的采集，并通過QPixmap 類將圖像顯示到LCD上。至此就可以通過基于Qt 編寫的圖形界面程序，將USB 攝像頭采集的視頻圖像在LCD 上實時顯示。
4 結論
本文基于ARM9 處理器和嵌入式Linux 操作系統，詳細介紹了一種USB 攝像頭圖像采集與顯示的通用方法。Linux 代碼完全開源，系統具有良好的移植性，可方便地進行各種擴展，采用Qt 進行人機界面的設計能夠極大地節省開發成本和周期。本方案經推廣可用于工業控制、智能交通、小區監控等領域。
