1 技術基本原理
中移動G/T融合組網，經G/T切換簡化成BSC/RNC內部切換，BSC和RNC直接交互信令，CN和RNC連接不變，對核心網透明，Iur-g承載信令面。通過Iur-g接口實現T→G切換流程優化，縮短切換時延，進而提升網絡性能。
1.1 Iur-g接口位置（見圖1）

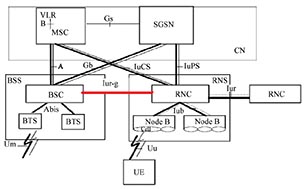

圖1 Iur-g接口位置圖
1.2 IIur-g基本原理（見圖2）
圖2 IIur-g基本原理圖
1.3 Iur-g接口物理層和傳輸層
物理層：Iur-g接口只支持IP傳輸（FE/GE）。
傳輸層：Iur-g控制面通過SCCP/M3UA/SCTP/IP進行承載。接口控制面協議棧如圖3所示。
圖3 Iur-g接口控制面協議棧
Iur-g用戶面?zhèn)鬏敵休d，Iur-g不承載用戶面。
1.4 Iur-g特性流程
IIur-g切換流程是在標準2G/3G切換流程基礎上新增無線資源預留流程，由RNC與BSC直接交互，提前完成原本需要核心網轉發的資源預留過程。為保持與核心網的兼容，原有的重定位流程正常進行。具體流程如圖4所示。

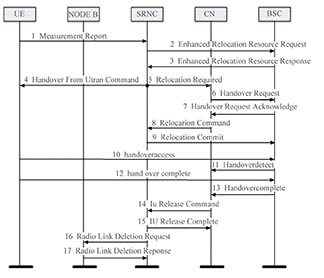

圖4 Iur-g切換流程
通過以上流程交互，可以實現3G RNC向2G BSC的小區容量和負荷的查詢和BSC針對查詢的響應，避免因?yàn)槟繕?biāo)小區擁塞導致的盲目切換。
流程說明：
（1）RNC收到UE的測量報告，結合GSM鄰區的小區容量和負荷信息，確定向某個鄰接的GSM小區進行切換。
（2）RNC為此UE申請Iur-g接口的SCCP鏈路，并向BSC發送ENHANCED RELOCATION RESOURCE REQUEST請求，請求為本UE預留資源。
（3）BSC接收到ENHANCED RELOCATION RESOURCE REQUEST請求后，為UE分配D-RNTI，根據請求的Speech Version類型預留無線資源，并給RNC發送ENHANCED RELOCATION RESOURCE RESPONSE，同時作為可選方式，響應消息中可以攜帶2G小區的容量和負荷信息；特殊說明，當RNC無法獲得該切換UE的Speech Version信息時（例如UE首先進行系統內跨RNC切換后又需進行系統間切換），考慮到雙模終端在GSM模式下都支持FR語音編碼，此時RNC應直接將該字段填寫為FR（對應Speech version indication編碼為0000），以保證資源成功預留。
（4）RNC接收到ENHANCED RELOCATION RESOURCE RESPONSE消息后，把相關資源通過空口消息Handover From Utran Command發送給UE，同時向CN發送Relocation Required消息，在消息的Old BSS to New BSS Information中添加D-RNTI信息。
（5）CN接收到Relocation Required 消息后，向BSC發送Handover Request消息。BSC完成A口資源的建立，并且根據Old BSS to New BSS Information 中D-RNTI信息與預留的空口無線資源關聯，向CN發送Handover Request Ack消息。
（6）CN接收到BSC的Handover Request Ack，向RNC發送Relocation Command消息，RNC收到Relocation Command后，通過IIur-g接口向BSC發送Relocation Commit消息。
（7）BSC收到UE的Handover Access時，若已接收到Relocation Commit，則向CN回復Handover Detect，否則等待Relocation Commit達到后，再回復Handover Detect。
（8）BSC接收到UE的Handover Complete，向CN發送Handover Complete消息，CN接收到消息后，向RNC發送Iu Release Command消息。
（9）RNC完成UTRAN資源的釋放，同時釋放IURG接口的SCCP鏈路。向CN回應Iu Release Complete消息，流程結束。
2 技術優勢與應用
2.1 應用場景
IIur-g特性適用于各種2G3G互操作場景，并優化了相應流程。尤其對于3G信號快衰落區域，改善效果更加明顯。利用Iur-g接口可以實現RNC和BSC之間的信息交互、資源預留切換（G-TD互操作）等功能。GTD之間單向交換負荷信息，GSM向TD RNC傳遞負荷信息供TD RNC進行負載均衡，可支持立即上報、周期、事件方式上報負載信息，立即上報、修改上報容量信息。
2.2 技術優勢
2.2.1 切換時延改善
從開啟和關閉IIur-g功能整體切換時延對比看，整個切換過程減少的時延很少。參考實際測試結果（見圖5）。

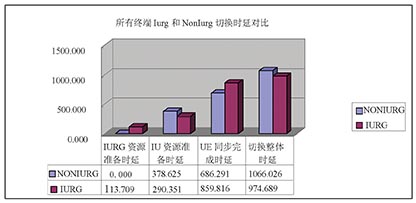

圖5 開啟和關閉IIur-g功能整體切換時延對比
由于不同廠家2G/3G設備和不同終端的配合原因，造成系統間切換整體時延改善程度不明顯。經過系統的優化一般可以將切換時間減少到原來用時的60％左右。
2.2.2 切換KPI改善
圖6為實驗局實測開啟和關閉IIur-g功能情況下的切換準備成功率對比。

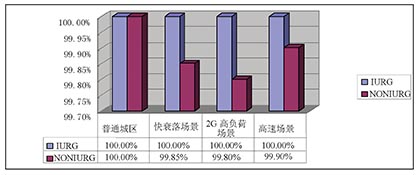

圖6 開啟和關閉IIur-g功能情況下的切換準備成功率對比
Iur-g功能可以提高資源準備成功率，是因?yàn)槭紫韧ㄟ^(guò)IIur-g口可以獲得GSM鄰區的負荷情況，從而可以選擇更優的GSM鄰區進行切換；其次資源準備請求直接通過IIur-g口進行，而減少了通過核心網的流程。但如果GSM鄰區的負荷在單位測量周期內發生了較大變化，使得RNC從上一單位測量周期獲取的公共測量報告結果已經無法真實描述GSM鄰區的當前負荷情況，在這種情況下，根據上次的公共測量報告發起IIur-g口的無線資源請求，GSM小區有可能無法分配有效資源，從而造成切換過程中的資源準備失敗，但這種情況是比較少的，而且這種情況的失敗也可以通過進一步設置合理的公共測量周期或者Event-E門限來進行優化。另外，當TD所有鄰接GSM小區負荷都很高時，無論Iur-g功能是否啟用，資源準備失敗無法完全避免。
從數據統計中可知，在開啟Iur-g功能后，各種場景下切換成功率均有提升，普通場景切換成功率提升0.91%，快衰落場景切換成功率提升1.05%，2G高負荷場景切換成功率提升0.56%，高速場景切換成功提升0.95%。Iur-g功能的主要作用在于加快切換速度，切換速度的加快會有效改善在23G切換過程中出現無線信號波動較大的情況（如建筑物遮擋、高速行駛和多徑效應等）出現的切換失敗。
2.2.3 Iur-g優勢小結
（1）切換成功率按全網和小區來考察都有一定提升。Iur-g功能開啟后，系統間切換成功率都能達到99%以上。
（2）從指標觀測來看，Iur-g開啟，設備運行穩定正常。對于現網TD-SCDMA和GSM網絡各自的接通率、尋呼成功率、擁塞率等沒有影響。
（3）由于切換過程加快，同時切換成功率提升，致使掉話率還略有降低。
（4）從統計上看，Iur-g開啟后Iu口準備失敗次數降低。
IIur-g功能開啟后由于大幅縮短了切換準備時間，因此可以有效對抗在切換準備過程中無線環境的急劇惡化而帶來的切換失敗，提升切換成功率，同時改善用戶體驗。
IIur-g功能開啟的情況下，RNC側可以通過IIur-g口獲取到GSM鄰區的小區容量和負荷信息，可以盡量避免由于GSM側資源不足導致的切換準備失敗，但由于現網中系統間切換Iu口資源準備成功率已經較高，因此開啟前后切換準備成功率變化不是很明顯。但從系統間切換時選擇的目標2G小區上可以看出，IIur-g功能開啟后會目標小區更加合理。
整體上，在不同的場景下，不同的芯片平臺，切換成功均有較明顯提升。
