【摘 要】大規模的PTN網絡建設之后，如何高效維護成為擺在各分公司眼前的主要問題之一。中國移動海南分公司在PTN網絡的維護領域深入挖掘，通過對業務配置及調整、告警抑制及各類故障情況下業務快速恢復等不同場景的深入分析，和PTN廠商一起運維創新，獨辟蹊徑，在LTE時代到來之前率先走出了一條PTN高效簡單運維的道路。
一、PTN運維難點分析

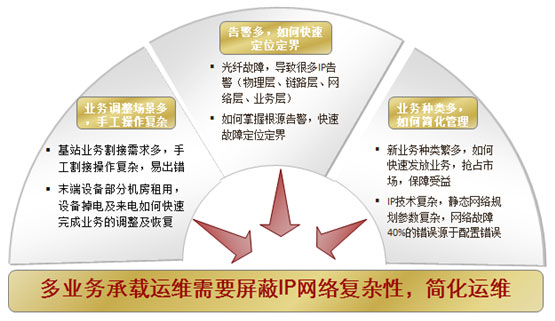

PTN作為IP化的傳輸設備，具有IP網絡固有的運維復雜性，隨著PTN網絡規模的激增及承載業務的多樣化，網絡運維人員的維護工作量大幅度增加，“如何簡化運維？”成為PTN維護人員的關注重點。從中國移動海南公司（以下簡稱海南移動）PTN運維經驗來看，主要存在如下圖所示的三大難點：
第一、告警多，故障定位定界困難；
第二、基站業務調整場景多，調整過程要求快速可靠；
第三、業務種類多，參數多，需要簡化管理；
二、運維創新，實現運維高效簡單
為了有效的應對PTN網絡帶來的運維復雜度，海南移動通過和華為等主要設備廠商定期進行PTN運維專項需求討論等措施，聚焦PTN的運維難點，確保更好的提升運維效率，主要聚焦在以下幾個方面：
1、業務可視化管理
電信級的IP網絡運維需要可視化的維護方式，將“軟”管道和維護指標圖形化呈現出來，有預見性地維護承載網絡：
1) 業務及其關聯的主備Tunnel路徑通過層次化路徑拓撲關聯呈現；
2) 以業務為中心的告警監控。當網絡出現故障，影響到業務開通的時候，相關告警會直接反應到端到端業務管理界面；
3)以業務為中心的性能監控。通過基于不同場景的模板化指標采集, 滿足不同場景的管理需求；
4) 全網時鐘可視化展現，清晰時鐘信令方向，清晰時鐘跟蹤關系；
2、智能電路割接
隨著PTN業務數量的增長，頻繁的網絡業務調整不可避免，需要通過系統化的管理流程和專業的割接工具實現高效、準確、安全的業務調整，并參考如下的操作步驟：
1) 對單條電路和批量電路提前制定割接方案，割接前進行割接演習，校驗資源是否沖突；
2) 執行人工方式和自動方式的割接計劃，將割接設置和管理的時間從晚上調整到白天，釋放夜晚加班人力；
3) 割接后可保留原有工作電路資源，以便返回割接后的業務；
3、工程告警抑制
為抑制PTN網絡日常單板拔插、網元調測等工程施工產生的大量工程告警，與正常網絡告警有效區分，需要在EMS實現對工程告警的有效過濾：
1) 網元、單板、端口等多粒度工程告警標識批量化配置；
2) 自動過濾工程告警不上報上層綜合網管；
3) 依據告警工程態標識過濾，分開瀏覽常態告警和工程告警；
4) 工程告警自動結束機制：自由定義工程告警狀態標識的開始、結束時間；

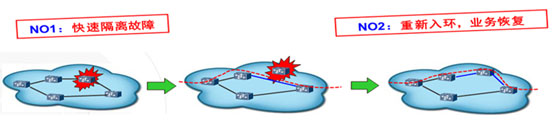

4、離線網元快速隔離
PTN擴容部署階段，接入側設備機房環境復雜，經常出現機房掉電導致網元離線的情況，此時業務得不到及時的修復，維護人員需要通過EMS隔離離線網元后再進行業務發放：
1) 對故障網元快速隔離，不影響網絡業務正常發放；
2) 離線網元上線后，EMS提供離線網元恢復功能，重新入環/鏈，且離線網元的業務自動恢復無需在離線網元上線后手工配置業務。
5、端口批量業務遷移
在PTN網絡的日常運維中，某個RNC突然宕機的緊急情況下，如何快速把業務遷移到備份的RNC上，快速解決網絡隱患，是運維人員最關心的場景。EMS需要提供端口級的批量業務遷移解決方案：
整端口的業務批量快速遷移功能；
1) 業務遷移過程中如果出現故障失敗，提供失敗回滾機制，
2) 確保業務配置無損；
3) 提供業務、Tunnel標簽等資源沖突自動檢測機制，確保遷移過程順利安全。
通過解決一個個運維難點，海南移動PTN運維能力得到較大水平的提高，邁向更高的集約化、精細化管理，使得海南移動的PTN運維效益和網絡的盈利能力得到不斷的提高，并提升了用戶的感知。
三、LTE時代PTN運維思考

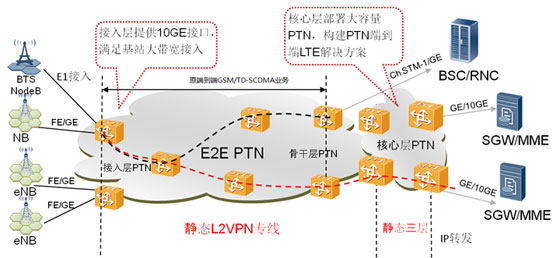

在LTE承載中，由于存在基站到基站的切換需求，需要支持基站到基站的邏輯連接，具有MESH互連的承載需求，PTN支持靜態三層，可以滿足LTE業務承載的訴求。在當前的PTN網絡中，核心層PTN引入靜態三層，整體的業務模型是L2+L3，即基站側接入L2，在核心匯聚層終結L2后上L3，業務在核心邊緣設備落地接入SGW和MME設備。靜態三層就是把原來需要協議完成的業務路由計算等工作，移到網管上來完成。下圖是GSM/TD-SCDMA/LTE統一承載組網典型模型。
另外，LTE時代，基站的工作頻率提高了，意味著每個基站覆蓋的范圍減小了，同樣的覆蓋需要更多的基站，特別是小基站，相應的需要更多的PTN設備。綜上，LTE時代PTN的運維重點關注下面幾點：
第一、增加一個網絡層次，E2E業務發放復雜性成倍增加，需要網管簡化業務發放過程，盡量做到自動化；
第二、增加一個網絡層次后，出現故障，E2E故障定位更加復雜，需要具備豐富的故障定位、定界手段；
第三、當前階段如果要達到GSM/TD-SCDMA的廣覆蓋不太現實，即使解決熱點覆蓋，需要部署更多的小基站，就要求有更多的小規格PTN盒式設備來承擔，需要廠家網管解決小規格PTN盒式設備的運維簡化，比如簡化開局、簡化業務配置及高效升級等；
第四、移動互聯網流量會大幅增加，為了保證高優先級業務的SLA，對流量的管控會愈加迫切；
四、結束語
PTN網絡目前還持續處在規模建設期，同時面臨在LTE時代的運維挑戰，所以要求運維人員在深入掌握IP知識的基礎上，對比傳統的SDH網絡運維流程，采用類比的思維，逐步摸索出具有PTN特點的運維方式和經驗。另外還需充分利用和設備廠家的經驗共享，共同發現、分析和解決運維過程中的問題和需求，逐步建立面向終端客戶感知的指標體系，落實網絡運維的可視、可控、可分析、可回溯，體現出PTN技術可維可控的優勢，推動PTN網絡的進一步發展。
