摘要：隨著大客戶專線接入需求的不斷增多，傳統的采用協議轉換器進行點對點的接入方式，已經不能滿足當前發展的需求，基于此推出了MSAP技術。MSAP向用戶提供E1/V.35租用線和專線業務以及以太網專線業務。本文對MSAP的關鍵技術、互通情況進行了分析，并對標準的進展情況進行了介紹。
1 引言
隨著大客戶專線接入需求的不斷增多，傳統的采用協議轉換器進行點對點的接入方式，已經不能滿足當前發展的需求，主要表現在：
（1）設備類型眾多，管理復雜。
（2）線纜連接復雜，占用空間大。
（3）網絡管理差，給運維工作帶來巨大難度。
基于以上原因，推出了MSAP技術。MSAP是多業務接入節點的簡稱，向用戶提供E1/V.35租用線和專線業務以及以太網專線業務。
MSAP主要采用星形拓撲，可以為每個客戶單獨使用一路光纖，增強業務接口／帶寬的需求變更，通過更換遠端設備或增加中心點板卡／設備即可解決客戶業務變更要求，可以提高大客戶接人業務的可靠性和以太網業務的互通性，減少網絡故障；提高運營維護能力，縮短故障排除時間；提高運營商的機房利用率并降低運營商的運維成本；提高網絡安全性和保護能力；適應不同客戶對網絡質量的差異化需求以及未來網絡發展的需要。
2 技術特點
（1）網絡位置
MSAP系統作為末端接入系統，能夠向用戶提供E1/V.35租用線和專線業務以及以太網專線業務，其網絡位置參見圖1。
圖1 MSAP網絡位置
MSAP系統通過SDH接口或以太網接口與SDH/MSTP傳送網或IP城域網相連；通過E1，10/100BASE-T接口或V.35接口和客戶設備相連。
MSAP系統通常采用兩種總線方式：一種為TDM總線；另一種為TDM和IP總線，能夠?qū)⒁蕴W(wǎng)業務不經SDH交叉直接匯聚到IP城域網，并實現各種業務板內以及業務板之間的以太數據交換。
MSAP系統可以通過帶內和帶外方式和網元管理系統相連。
（2）功能模型

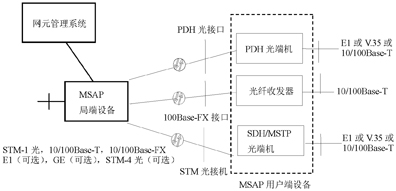

MSAP設備包括局端、用戶端和網元管理系統3部分，系統組成參見圖2。局端設備具備SDH交叉功能,和用戶端設備通過PDH光接口或者100BASE-FX接口相連。
圖2 MSAP系統組成圖
MSAP局端設備的線路口可以提供STM-1光接口，SMT-4光接口，E1接口。業務板可以提供PDH光接口，100BASE-FX接口，10/100BASE-T接口，GE接口，E1接口，V.35接口，STM-1光接口。
用戶端設備包括3類：PDH光端機，光纖收發器和SDH/MSTP光端機。可以提供E1接口，V.35接口和10/100BASE-T接口的一種或者多種。
MSAP系統的管理信息通過以下方式傳送：
●帶內方式：采用專用E1電路（利用STM-N中的一個VC12實現通道）或SDH的DCC通道。
●帶外方式：IP網，通過外部10/100BASE-T管理接口通過IP網絡接入到網元管理系統（EMS）。
（3）MSAP功能
MSAP設備可以滿足SDH節點的基本功能要求、支持SDH STM-1和STM-4光接口能力、具有靈活的交叉連接處理能力，支持業務板到線路板，業務板到業務板以及線路板到業務板交叉連接類型，交叉連接方向支持單向、雙向、廣播（可選）和環回方式。可以提供低階通道VC-12級別的虛級連功能，并提供級聯條件下的VC-12顆粒的交叉處理能力。
MSAP的以太網業務組成透傳和交換兩種方式，透傳功能是指來自以太網接口的數據幀不經過二層交換，直接進行協議封裝和速率適配后，映射到SDH的虛容器（VC）中，然后通過SDH節點進行點到點傳送。MSAP局端設備的以太網透傳功能包括：
●傳輸鏈路帶寬可配置。
●應保證以太網業務的透明性，包括以太網MAC幀，VLAN標記等的透明傳送。
●以太網數據幀的封裝應采用GFP協議。
●數據幀應采用VC通道的虛級連映射，可選采用連續級聯來保證數據幀在傳輸過程中的完整性。
